Конструкции бронедверей (бронированных дверей)

Предприятие «Весь мир бронедверей» изготавливает стальные двери различных конструкций( стандартные, двухстворчатые, арочные и т.д.), с применением различных видов металлопроката(профильные , уголковые и т.п.). Так же можем предложить вам двери с различными стеклопакетами( противопожарные, пуленепробиваемые и т.д.).

В данном разделе вы сможете вкратце ознакомится с эскизами дверей, типами конструкций дверей и вариантами металлического профиля.

По конструкции двери двери подразделяются на:

Двери стандартные,
Двери двухстворчатые,
Двери арочные,
Двери трехстворчатые,
Двери с верхней или боковыми фрамугами,
Двери с остеклением,
Двери с различными комбинациями этих вариантов.

По виду металлопроката двери делятся на:

Двери уголковые,
Двери из гнутого листового профиля( профильные)
Двери из катанных профильных труб( профильные из трубы).

Тип двери Уголковый

Эскиз двери и коробки изготовленной из различных видов уголка, например коробка уг.63*63*6 мм, а полотно уг.40*40*4 мм. Уголковый вариант устанавливается как бы в нахлест на проем и практически его не уменьшает т.к. обычно он делается без второго притвора и со стороны квартиры вам частично( 3-5 мм) видно ригеля замков и т.д. При установке такой двери полезный размер проема может уменьшится примерно на 2-3 см. На данный момент самый распространенный вариант дверей в виду простоты, массивности и практически не уменьшает проем. Рекомендуем рассматривать вариант такой двери в случаях когда проем уже 95 см.

Большой плюс изготовления дверного полотна уголкового- когда каркас двери, например уг.40 развернут полкой наружи и к нему приваривается наружный лист. В таком случае зона агрессии- притвор имеет толщину 4+2=6 мм! У некоторых дверей бывает притвор просто листовой 1,5-2 мм, что конечно очень отрицательно сказывается на взломостойкости дверей и в них не сложно разогнуть полотно ломом, выдавить домкратом и т.д.

Чертеж коробки бронедвери

Чертеж полотна

Профильная конструкция

Полотно двери, ребра жесткости и детали коробки делаются из гнутой листовой стали. Данный вариант при массовом изготовлении является более дешевым в изготовлении и имеет чуть более красивый внешний вид, чем уголковый вариант. Но за счет толщины стали является более хлипким( гнется только тонкая и мягкая листовая сталь, обычно толщиной от 05 до 2 мм, в среднем 1.25) и менее взломостойким по сравнению с видами дверей изготовленных из стального проката с большей толщиной стали( уголок и профильная труба от 2, до 6 мм). При установке такой двери полезный размер проема может уменьшится примерно на 10-14 см. Специалисты компании «Весь мир бронедверей» не рекомендуют выбирать такие двери тем заказчикам которых серьезно беспокоит вопрос взломостойкости дверей т.к. толщина металлоконструкции маловата.

Например наша компания в основном изготавливает по принципу гнутых листовых технологий двери из нержавеющей стали, которые являются больше имиджевыми, а не взломостойкими или двери противопожарные, где чем тоньше металл, тем лучше двери стоят при высоких температурах.

Бронедверь с профильной гнутой коробкой

Бронедвери, бронированные двери

Дверь из профильных труб

Данный вариант двери является компромиссом между толщиной стали, как у уголковой двери и изящным внешним видом менее взломостойкой двери изготовленной из гнутого листового профиля. Профилные трубы, например 40*25*2 мм или 60*40*2 мм или 60*60*3 мм и т.д. имеют собственную толщину минимум 2-3 мм, что в среднем в 2 раза толще чем у двери из листового профиля и что очень важно- полностью замкнутый профиль- все 4 стороны. По своим прочностным характеристикам на изгиб, кручение и т.д. данный вариант существенно превосходит гнутый листовой. Незря при строительстве навесов и не сильно больших конструкций(для высоток конечно используют двутавры и т.д.) используют профильные трубы, а не гнутые листовые фрагменты. Кто в институте учил «Теормех» знает, какую важность имеет замкнутый сплошной контур и что по свойствам пустотелая труба имеет практически такое же сопротивление к кручению или излому, как и цельнолитой круг соответствующего диаметра.

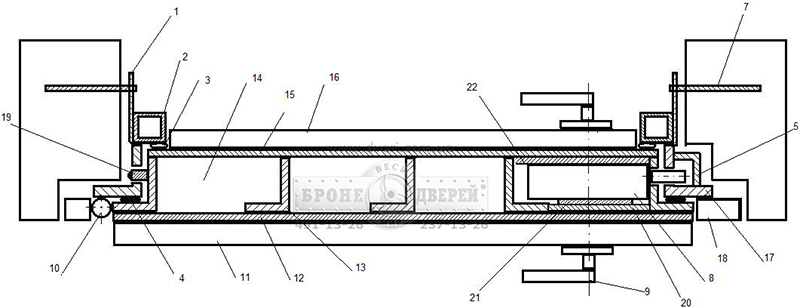

Ниже мы приводим эскиз, на котором видно двойное усиление у коробки в месте стыка двух труб, чего нет у гнутого листового профиля. За счет замкнутого контура и двойного усиления в месте стыка и повышенной толщины стали получается гораздо более высокая жесткость всей конструкции. Вес такой коробки соответственно тоже примерно в двое больше.

При установке двери с коробкой из профильных труб полезный размер проема может уменьшится примерно на 10-14 см. Специалисты компании «Весь мир бронедверей» рекомендуют выбирать такие двери в случае когда дверной проем имеет ширину свыше 95 см. и тем заказчикам которых серьезно беспокоит вопрос взломостойкости дверей, но только в сочетании с надежными замками.

Коробка из профильных труб: коробка из г-образно сваренных профильных труб. Каркас двери из профильных труб. Притвор – уголок полкой наружу и лист.

Профильная коробка (из профильных труб) с двойным притвором по периметру кроме порога. Уплотнитель тоже клеится на 2-й притвор.

Комбинированный вариант

Возможно изготовление дверного полотна уголкового, а коробка из гнутого листового профиля или полотно гнутое из листа, а коробка из профильных туб и т.д. Такие варианты сочетают в себе плюсы и минусы того или иного материала и изготавливаются под заказ.


Бронедверь с коробкой из гнутого листового профиля	Бронедверь с коробкой из гнутого листового профиля, петлевая часть	Коробка бронедвери из гнутого листового профиля, отверстия под нижний замок сплошное, под верхний замок- высверлены под каждый ригель( можно выбирать по желанию заказчика)

Бронедверь с коробкой из уголка окрашенной в краску «Гранит», в приоткрытом состоянии.
В верхнем углу коробки обязательна маркировка- металлическая бирка-гарантия оригинальности происхождения бронедвери и один из гарантов качества нашей продукции.

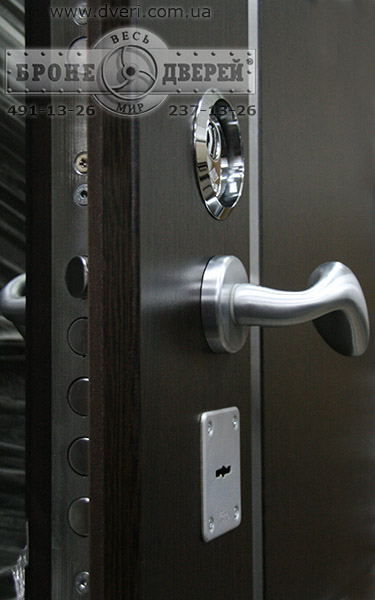

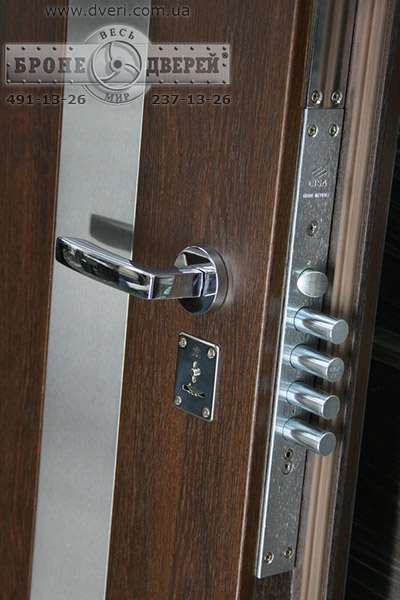

Торец бронедвери с мебельными фасадами.	Торец бронедвери с замками и врезной задвижкой( вид изнутри квартиры) Замок нижний CISA 57.535. Ручка Coba ESFERA . Замок верхний Azbe 8913 с барашком, врезная задвижка Апекс.	Торец металлической двери с отделкой снаружи кожвинил, внутри МДФ, мы видим 2-й контур уплотнителя и антисрез- противосьемный шт

Торцы дверей с МДФ

Торцы дверей с дубовыми филёнками

Торцы дверей с отделкой порошковой покраской


Отверстия под ригеля замков высверлены под каждый ригель	На фото видно отверстие под антисрез, петля и фирменная лейба-маркировка	Под заказ можно даже делать коробку с разных сторон разных цветов

Виды петель для бронедверей:

Внутренние петли на профильной коробке

Изготавливаем бронедвери с внутренними петлями любой сложности и конфигурации. Двери с внутренними петлями открываются примерно на 90 градусов. Входные двери с внутренними петлями могут иметь коробку как из гнутого профиля, так и из квадратных труб и уголка. В случае изготовления двери с внутренними петлями с коробкой из уголка в стене, под петли должны быть выбиты ниши.

Защита ригелей:

Защита ригелей, наша компания, в основном выполняется из стали толщиной 4 мм. Без этой маленькой детали, при помощи молотка, можно без особых усилий вскрыть практически любую дверь, не смотря на то, какие там стоят замки.


Пример установки двери в проеме с «ушами» применяется для того, чтоб крепежные элементы находились как можно дальше от края стены, например, когда кирпич пустотелый и т.д.	Дверь входная с обратной рамой для усиления проема, вид изнутри со стороны квартиры.
