Наглядно приводим вам сравнение различных классов пулестойкости:
Стандарты на пулестойкость:
Обычно сертификационные испытания длинными стволами (автоматы, винтовки, пулеметы) проводятся с дистанции 10 метров и обычно под углом 90° градусов, не менее, чем 3-мя выстрелами каждого вида пуль. Стрельба короткими стволами (пистолеты и т. д.) проводится с дистанции 5 метров. При этом, обязательно замеряется скорость полета пули, поскольку всегда патроны, как и всё другое, имеют небольшие отклонения из-за качества производства.
Например, некоторые пули могут лететь с меньшей от положенной скорости, то в таком случае их результат не засчитывается, а другие, наоборот, дают большую скорость, что может привести к пробою брони. Такие результаты тоже не засчитываются. Засчитываются только те пули, скорость которых была в пределах допустимой стандартом нормы. Обычно по стандартам, попадание пули в пулю не допускается и обычно следующий выстрел производят в место на расстоянии примерно 5 см от предыдущего попадания. Таким образом, мы считаем, что максимально имитируется реальная жизненная ситуация с попаданием пуль по бронежилету и т. д. Вы можете посмотреть примеры когда в наши бронежилеты попадали пули в бою по этой ссылке.
ДСТУ 8782:2018 СИЗ. Бронежилети. Классификация. ОТУ
(Вместо ДСТУ В 4103-2002)
Важные примечания: приведены в таблицы индексы как ГРАУ так и ЦРАУ, обозначения TDCC C.I.P. Не термоупрочнённый (не калёный) сердечник понимать как сердечник из низкоуглеродистой стали с обработкой штамповкой в холодном состоянии, а термоупрочнённый (калёный) как сердечник из высокоуглеродистой инструментальной стали (или легированной стали) с твёрдостьюю 64-70 HRC. Томпак = высокопластичный антикоррозионный антифрикционный латунный сплав с содержанием меди 88-97% и цинка - до 10%.
Класс |
Патрон |
Тип пули |
Масса пули |
Скорость пули |
Вид оружия |
1 |
9×18 мм ПМ ПСТ (57-Н-181С) |
Пистолетная сферическая пуля со стальным не термоупрочнённым сердечником в стальной оболочке, плакированной томпаком
|
5.9 г |
335±10 м/с |
Пистолет Макарова (ПМ)
|
9×19 мм Luger Para (bellum) (FMJ RN SC)
|
Свинцовая пуля в цельнометаллической стальной оболочке полусферической формы из медного сплава
|
8 г |
400±10 м/с |
Пистолет под патрон 9 мм Luger
|
2 |
7,62×25 мм ТТ (7,62×25 Tokarev) ПСТ (57-Н-134с) |
Пистолетная cферическая пуля со стальным не калёным сердечником в стальной оболочке + томпак
|
5.5 г |
430±15 м/c |
Тульский Токарев (ТТ)
|
3 |
7,62×39 мм ПС (57-Н-231) |
Остроконечная пуля со стальным не калёным сердечником. Стальная оболочка + томпак
|
7.9 г |
730±15 м/с |
Автомат АКМ
|
5,45×39 мм ПС (7Н6) |
3.4 г |
910±15 м/с |
Автомат АК-74
|
4 |
5,45×39 мм ПП (7Н10) |
Остроконечная пуля со стальным калёным сердечником. Стальная оболочка + томпак
|
3.6 г |
910±15 м/с |
Автомат АК-74
|
7,62×54 мм R ЛПС (57-Н-323) |
Остроконечная пуля со стальным не калёным сердечником. Стальная оболочка + томпак |
9.6 г |
850±15 м/с |
Винтовка СВД
|
5 |
7,62×39 мм Б3 (57-БЗ-231) |
Бронебойно-зажигательная остроконечная пуля со стальным калёным сердечником Стальная оболочка + томпак |
7.4 г |
745±15 м/с |
Автомат АКМ
|
7,62×54 мм R ЛПС (57-Н-323) |
Остроконечная пуля со стальным не калёным сердечником. Стальная оболочка + томпак |
9.6 г |
850±15 м/с |
Винтовка СВД
|
6 |
7,62×54 мм R Б-32 (57-БЗ-323, 7-БЗ-3, 7-БЗ-323) |
Бронебойно-зажигательная винтовочная остроконечная пуля Б-32 со стальным каленым сердечником Стальная оболочка + томпак |
10.4 г |
860±15 м/с |
Винтовка СВД
|
Стандарт NIJ: National Institute of Justice (США) Ballistic Resistance of Body Armor NIJ Standard-0101.06
NIJ - це скороченно National Institute of Justice. Національный інститут юстиції США. U.S. Department of Justice. Кілька років тому був стандарт 0101.04, а зараз замість нього ввели в дію оновлену версію 0101.06, в якій трохи збільшена швидкість у деяких куль та інше невеликі зміни.
Дуже стисло про стандарт NIJ. Уся зброя та кулі використовуються американські, тобто немає радянської зброї та куль.
Звертаємо увагу на те, що глибина заперешкодної травми допускається до 44 мм, а за ДСТУ допускаєтья до 25 мм. Тобто людина може отримати більшу заперешкодну травму та шкоду від ЗІЗ сертифікованих за NIJ в порівнянні з ЗІЗ сертифікованими за ДСТУ. Збільшена загальна кількість пострілів та інші зміни.
Різниця між класами за ДСТУ та NIJ все ж є, тому порівняння може бути приблизним; відповідність може бути не 100%, а приблизно 90%. Наприклад, дуже популярні 1-ий клас за ДСТУ та NIJ-IIIа мають кулю 9 мм, але швидкість за ДСТУ 400 м/с, а у NIJ на 40 м/с вища. Різниця у 10% у швидкості, й вага кулі не 8, а 8,2 г. Тож різниця є. Тому 1-ий клас за ДСТУ приблизно дорівнює NIJ-IIIа, але не є 100% аналогом через вказані особливості, так само як і інші класи.

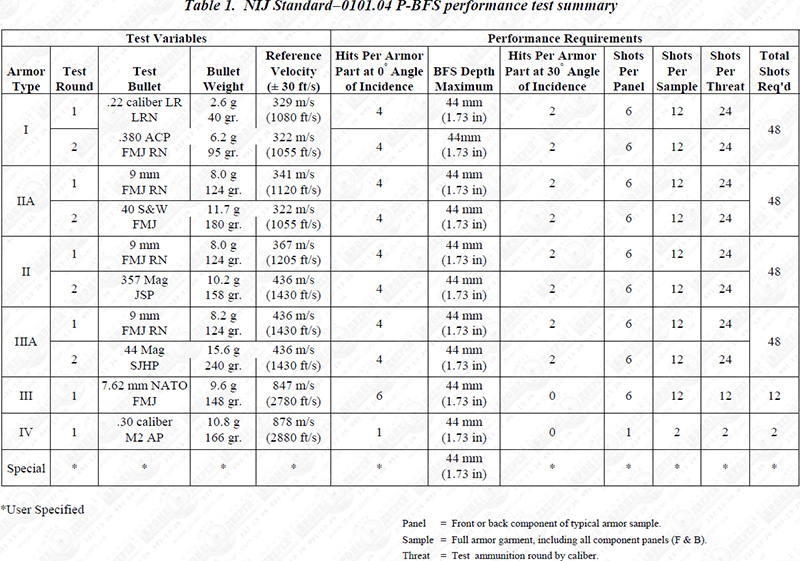

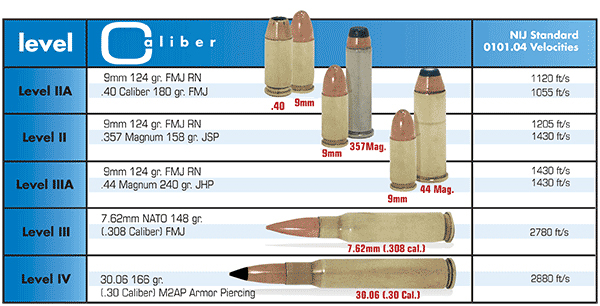

Стандарт NIJ 0101.04 (застарілий)
Стандарт VPAM
Новий європейський стандарт на кулестійкість VPAM, в якому 14 класів захисту - від малокаліберних куль .22 LR до куль 14,5 мм.
VPAM розшифровується як:
Vereinigung der Prüfstellen für angriffshemmende Materialien und Konstruktionen.
Сайт vpam.eu
Як бачите, він включає в себе, як стрілецьку зброю, так і важкі крупнокаліберні кулемети. Далі вже йдуть гармати з калібром від 20 мм. Порівняльна таблиця з популярними стандартами:
- VPAM
- DIN EN 1063 (BR)
- DIN EN 1522/23 (FB)
- VPAM BRV 1999 (VR)
- STANAG 4569 AEP55 (Level)
Украинский ДСТУ В 4103 на бронежилеты
Двери пуленепробиваемые ДСТУ 4547:2006:
Некоторые продавцы уверяют, что их бронежилеты 5-го класса, а не 4-го, но в большинстве случаев они гнустно скрывают, что они имеют ввиду 5-ый класс по ГОСТ (Российская Федерация), но как вы можете заметить ниже 5-ый класс по ГОСТ Р 50744-95 примерно отвечает 4-ому классу по ДСТУ В 4103 (Украина). Будьте внимательны и требуйте сертификаты и обязательно внимательно вчитывайтесь.
Российский ГОСТ Р 50744-95:
Класс |
Вид оружия |
Калибр |
Патрон |
Тип пули |
Масса |
Скорость |
Специальный |
Холодное оружие (нож, кинжал) |
- |
45-50 КДж |
1-ый |
Пистолет Макарова (ПМ)
|
9 мм |
9×18 мм ПМ (57-Н-181С) |
Свинцовая пуля ПСТ со стальным сердечником |
5,9 г |
От 305 до 325 м/с |
Револьвер типа "Наган"
|
7,62 мм |
7,62×38 мм Наган (57-Н-122) |
Пуля со свинцовым сердечником |
6,8 г |
От 275 до 295 м/с |
2-ой |
Пистолет специальный малокалиберный (ПСМ)
|
5,45 мм |
5,45×18 мм МПЦ (7Н7) |
Свинцовая пуля ПСТ со стальным сердечником |
2,5 г |
От 310 до 335 м/с |
Тульский Токарев (ТТ)
|
7,62 мм |
7,62×25 мм ТТ (57-Н-134С) |
Свинцовая пуля со стальным сердечником |
5,5 г |
От 415 до 445 м/с |
2А |
Охотничье ружьё 12 калибра
|
18,5 мм |
Охотничий |
Свинцовая пуля 18,5 мм |
35 г |
От 390 до 410 м/с |
3-ий |
Автомат АК-74
|
5,45 мм |
5,45×39 мм ПС (7Н6) |
Коническая стальная пуля с нетермоупрочнённым не калёным сердечником |
3,4 г |
От 890 до 910 м/с |
Автомат АКМ
|
7,62 мм |
7,62×39 мм (57-Н-231) |
7,9 г |
От 710 до 740 м/с |
4-ый |
Автомат АК-74
|
5,45 мм |
5,45×39 мм ПП (7Н10) |
Коническая стальная пуля с термоупрочнённым сердечником |
3,6 г |
От 890 до 910 м/с |
5-ый |
Винтовка СВД
|
7,62 мм |
7,62×54 мм R ЛПС (57-Н-323С) |
Коническая стальная пуля с нетермоупрочнённым сердечником |
9,6 г |
От 820 до 840 м/с |
Автомат АКМ
|
7,62×39 мм (57-Н-2311) |
Коническая стальная пуля с термоупрочнённым сердечником |
7,9 г |
От 710 до 740 м/с |
5A |
7,62×39 мм Б3 (57-БЗ-231) |
Коническая стальная пуля с термоупрочнённым бронебойным сердечником |
7,4 г |
От 720 до 750 м/с |
6-ой |
Винтовка СВД
|
7,62×54 мм R ПП (7Н13) |
Коническая стальная пуля СТ-М2 с термоупрочнённым сердечником |
9,6 г |
От 820 до 840 м/с |
6А |
7,62×54 мм R Б-32 (7-БЗ-3) |
Коническая стальная пуля с термоупрочнённым бронебойным сердечником |
10,4 г |
От 800 до 835 м/с |
Дистанция обстрела - 5 метров. Начиная с 3-го класса ГОСТ Р 50744-95 расстояние составляет от 5 до 10 метров.
1 - Внимание! С начала 90-ых в Российской Федерации под тем же индексом и той же маркировкой выпускаются патроны с термоупрочнённым сердечником вместо мягкого стального сердечника. Внешне одинаковые патроны, но 2 разных класса пулестойкости. Будьте внимательны!
Російські класи захисту одягу (ГОСТ Р 50744-95) та спецавтомобілей (ГОСТ Р 50963-96)
з 1 липня 2014 року, а також СЗБ (ГОСТ Р 51112-97) з 1 червня 2016 року
Примерное сравнение классов НАТО и Российской Федерации:
Класс* |
Класс** |
Вид оружия (пример) |
Калибр |
Патрон |
Тип пули |
Масса |
Скорость |
1-ый |
B1 |
Мелкокалиберная винтовка
|
5,6 мм |
.22 LR |
Свинцовая пуля со скруглённым наконечником |
2,6 г |
360 м/с |
Пистолет Макарова (ПМ)
|
9 мм |
9×18 мм ПМ (57-Н-181С) |
Свинцовая пуля со стальным сердечником |
5,9 г |
325 м/с |
2-ой |
- |
Пистолет под патрон 9 мм Luger
|
9×19 мм |
Свинцовая пуля в стальной оболочке со скруглённым наконечником |
8 г |
360 м/с |
- |
Пистолет специальный малокалиберный (ПСМ)
|
5,45 мм |
5,45×18 мм МПЦ |
Свинцовая пуля со стальным сердечником |
2,5 г |
335 м/с |
- |
Тульский Токарев (ТТ)
|
7,62 мм |
7,62×25 мм ТТ |
Свинцовая пуля со стальным сердечником |
5,5 г |
445 м/с |
B2 |
Пистолет-пулемёт Heckler & Koch MP5
|
9 мм |
9×19 мм |
Свинцовая пуля в стальной оболочке со скруглённым наконечником |
8 г |
415 м/с |
B3 |
Револьвер Colt Pyton
|
.357 Magnum |
Коническая свинцовая пуля в стальной оболочке |
10,2 г |
430 м/с |
2А |
- |
Охотничье ружьё
|
12 мм |
Охотничий |
Свинцовая пуля 18,5 мм |
35 г |
410 м/с |
3-ий |
B4 |
Револьвер S&W Model 29
|
11 мм |
.44 Rem Mag |
Свинцовая пуля в медной оболочке с тупым наконечником |
15,6 г |
440 м/с |
- |
Пистолет Desert Eagle
|
9 мм |
.357 Magnum |
Коническая латунная пуля |
7,1 г |
580 м/с |
- |
Автомат АК-74
|
5,45 мм |
5,45×39 мм ПС (7Н6) |
Коническая стальная пуля с нетермоупрочнённым не калёным сердечником |
3,5 г |
910 м/с |
- |
Автомат АКМ
|
7,62 мм |
7,62×39 мм (57-Н-231) |
7,9 г |
740 м/с |
4-ый |
- |
Автомат АК-74
|
5,45 мм |
5,45×39 мм ПП (7Н10) |
Коническая стальная пуля с термоупрочнённым сердечником |
3,4 г |
910 м/с |
5-ый |
B5 |
Штурмовая винтовка Heckler & Koch G36
|
5,56 мм |
5,56×45 мм NATO (бронебойные) |
Коническая свинцовая пуля в стальной оболочке со стальным бронебойным сердечником |
4 г |
950 м/с |
B6 |
Винтовка M16
|
5,56×45 мм NATO |
Коническая свинцовая пуля в стальной оболочке со стальным сердечником |
- |
Автоматическая винтовка FN FAL
|
7,62 мм |
7,62×51 мм НАТО (.308 Winchester) |
Коническая свинцовая пуля в стальной оболочке |
9,55 г |
830 м/с |
- |
Винтовка СВД
|
7,62×54 мм R ЛПС (57-Н-323С) |
Коническая стальная пуля с нетермоупрочнённым сердечником |
9,6 г |
840 м/с |
- |
Автомат АКМ
|
7,62×39 мм
|
Коническая стальная пуля с термоупрочнённым сердечником |
7,9 г |
740 м/с |
5A |
- |
Автомат АКМ
|
7,62×39 мм Б3 (57-БЗ-231) |
Коническая стальная пуля с термоупрочнённым бронебойным сердечником |
7,4 г |
750 м/с |
6-ой |
B7 |
Автоматическая винтовка FN FAL
|
7,62×51 мм НАТО (.308 Winchester) |
Коническая свинцовая пуля в стальной оболочке с твёрдым наконечником |
9,45 г |
820 м/с |
- |
Винтовка СВД
|
7,62×54 мм R ПП (7Н13) |
Коническая стальная пуля с термоупрочнённым сердечником |
9,6 г |
840 м/с |
6А |
- |
Винтовка СВД
|
7,62×54 мм R Б-32 (57-БЗ-323 или 7-БЗ-3) |
Коническая стальная пуля с термоупрочнённым бронебойным сердечником |
10,4 г |
835 м/с |
* - ГОСТ Р 50963, 51136
** - EN 1063, EN 1522, BRV 1999
|
