Предприятие "Весь мир бронедверей" решило помочь нашим вооружённым силам в борьбе с терроризмом и российской агрессией: учитывая огромное количество бронетранспортёров, особенно старого образца, незащищённых от кумулятивных выстрелов противотанковых гранатомётов. Сами по себе старые БТР-ы, со слов военнослужащих неплохие и надёжные, но отсутствие элементарной защиты от РПГ делает их лакомой мишенью для вражеских гранатомётчиков. Та же ситуация с БМП, БРДМ и другой украинской бронетехникой.

История и теория кумулятивных снарядов, устройство и общие принципы

Прежде чем ознакомится с нашими испытаниями антикумулятивных экранов для украинской армии, мы настоятельно рекомендуем ознакомится для дальнейшего понимания процесса с основными принципами как устроены и работают кумулятивные боеприпасы. Мы постарались доступным для обывателя языком без лишних терминов вкратце изложить главную суть кумуляции взрыва и образования кумулятивной бронебойной струи.

Итак, надеемся что вы ознакомились с теорией образования кумулятивных струй и готовы ознакомится с результами наших стрельба по противокумулятивному экрану для бронетехники Украины.

Наши специалисты-сварщики в короткие воссоздали противокумулятивный экран по наиболее распространённой схеме - металлическая решётка с небольшими ячейками для обзора, экономии металла и, конечно же, разумного распределения веса. Поскольку это дело чрезвычайной важности для армии, а собственного опыта в создании и испытании таких экранов у нас не было совершенно, мы не возлагали на этот первый образец особых надежд, скорее мы хотели побыстрее вывезти его на полигон, расстрелять, увидев что же такого кумулятивные снаряды и что представляют их последствия непосредственно своими глазами и проделать работу над ошибками, что тоже само по себе достаточно неплохой результат, создав в последствии улучшенный экран с учётом всех нюансов.

В первом образце противокумулятивного экрана ячейки представляли собой металлические полосы из достаточно толстого металла расположенные боком к броне и к возможным снарядам на расстоянии по вертикали не более 65-70 мм друг от друга и до 350 мм в горизонтальной плоскости экрана.

На полигон мы привезли первый образец защитного антикумулятивного экрана		Второй меньший экран	Имитатор бронеборта

Для проверки эффективности экрана мы также создали образец, упрощённо имитирующий броню потенциального бронетранспортёра. Мы заведомо сделали образец слабее реальной брони, чтобы стремится к более высоким результатам.

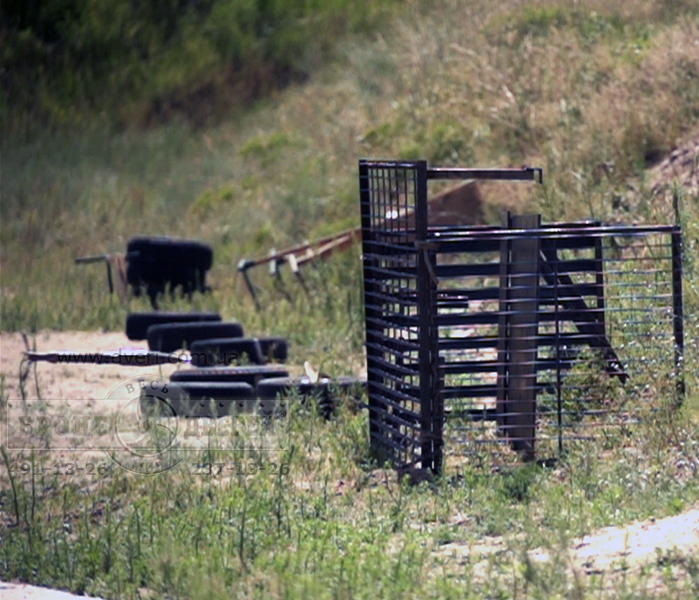

По аналогии с основным образцом экрана мы создали несколько небольших "экранчиков" другой конструкции.

Стрельбы кумулятивными выстрелами из гранатомёта в защитный экран

Внимание! В целях безопасности по абсолютно разным, но многочисленным соображениям, мы не называем ни организации, ни имён сотрудников, которые помогли нам провести испытания, не показываем ихних лиц, ни местонахождение полигона, а также скрываем точную маркировку боеприпасов. Надеемся на понимание.

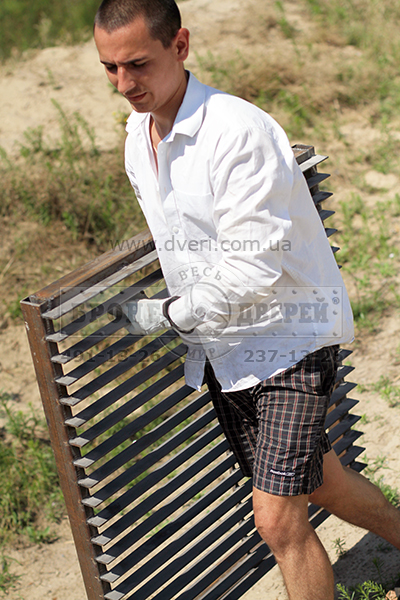

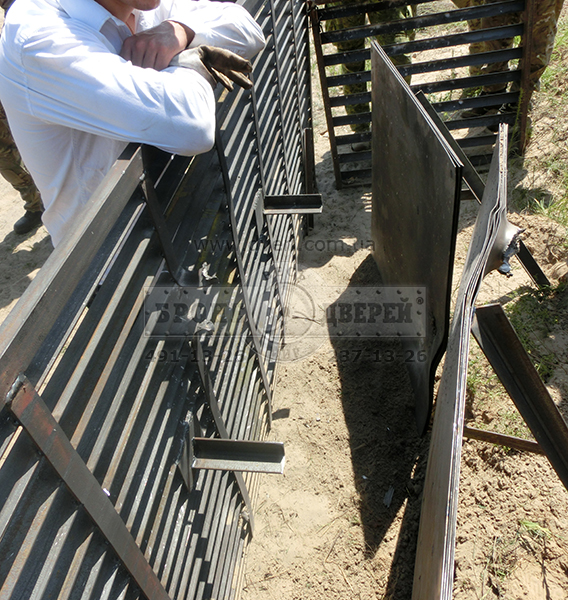

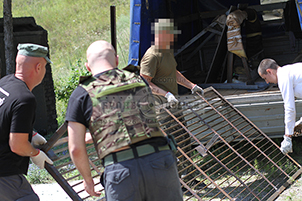

Приехав на полигон, мы первым же делом принялись устанавливать экран. Дело это скажем так нелёгкое, поскольку стальной экран тянул на сотни 2 килограмм и очень важно было его надёжно установить поскольку сила взрыва очень сильная.

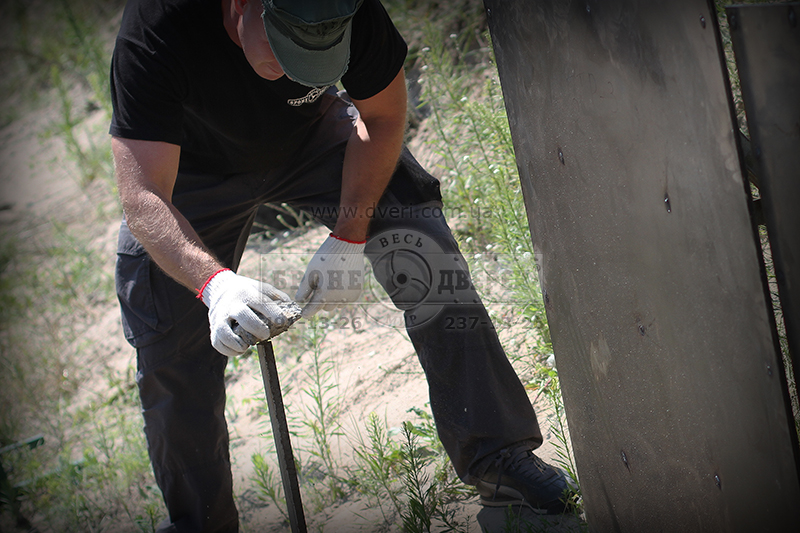

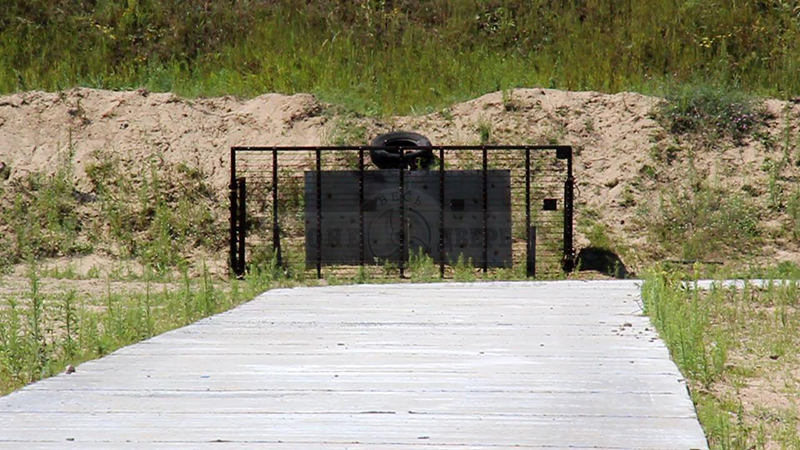

Без малого почти 200 кг стали!	Забивание подпирающих опор	Наш экран и имитаторы брони	Конструкция перед стрельбой

Буквально перед окончанием монтажа подошла команда силовиков-испытателей с противотанковыми гранатомётами и боеприпасами, принявшись нам помогать в монтаже. Прибавление рук не могло не порадовать, так как военный полигон это не проходной двор, много людей взять не получается...

Одному из помощников все присутствующие были рады особенно... :)		... который готов оказать вполне реальную помощь!

Разобравшись с монтажём противокумулятивного экрана на огневом рубеже и расстановкой камер, мы принялись рассматривать чем же в этот раз испытатели, вооружились испытатели.

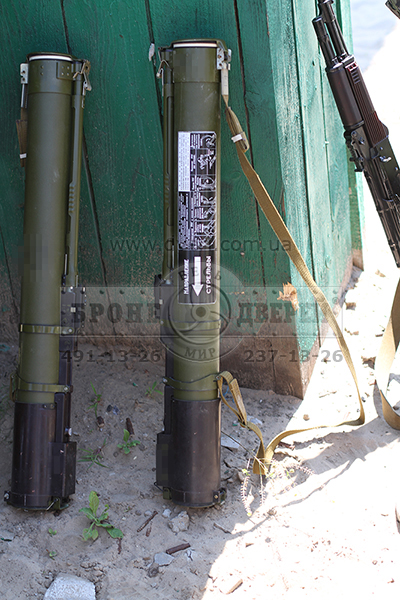

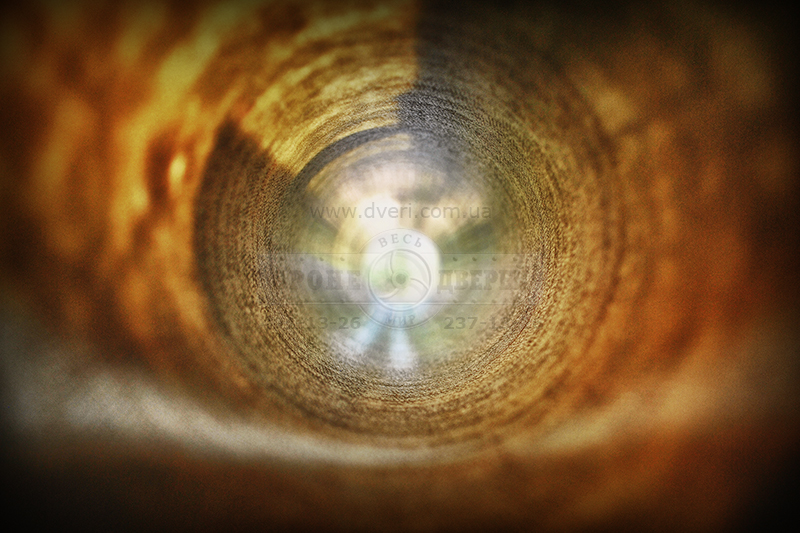

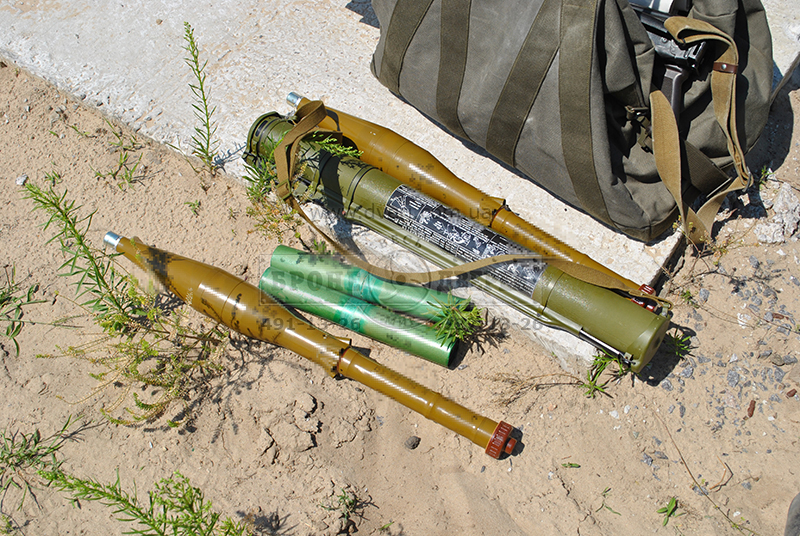

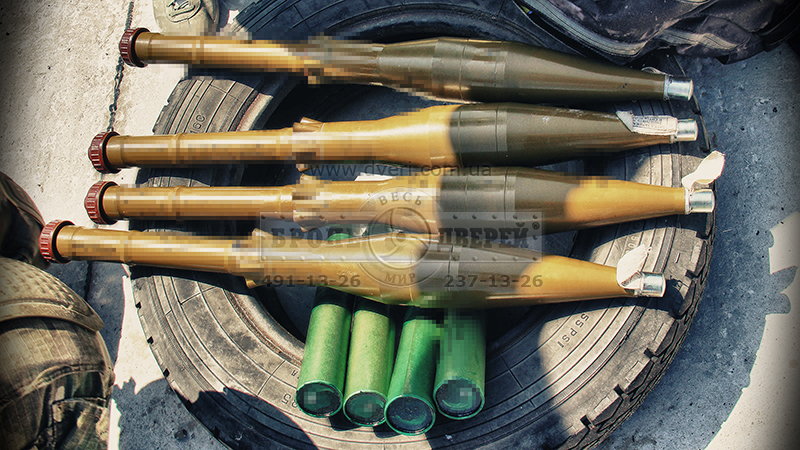

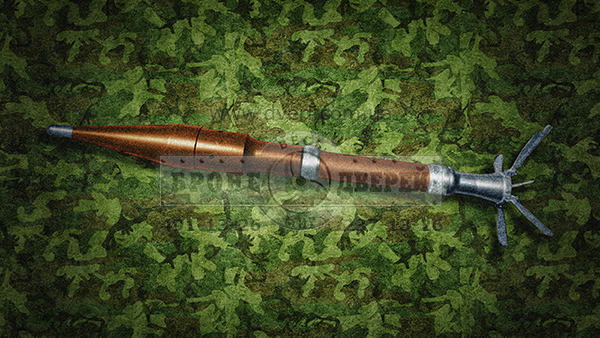

Гранатомёты РПГ-18 "Муха" и РПГ-22 "Нетто"		40 мм гранатомёт РПГ-7...	... и кумулятивные выстрелы к нему

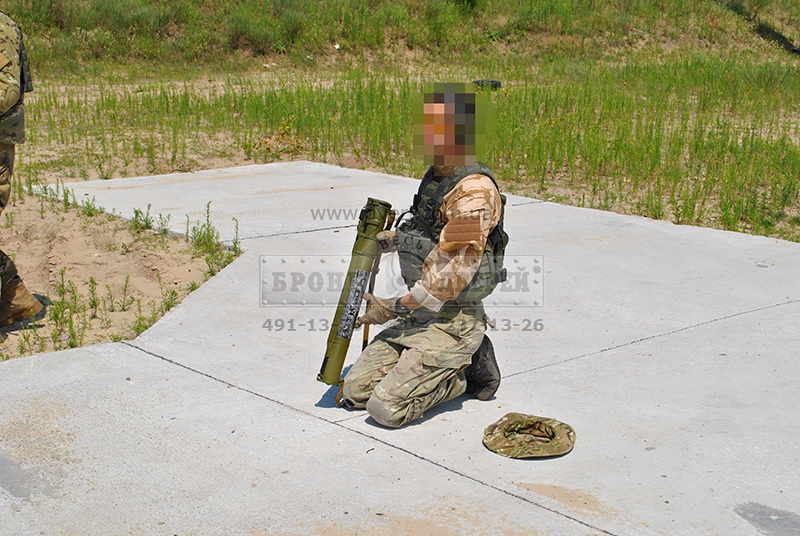

Гранатомётчики принесли с собой 40 мм гранатомёт РПГ-7 с кумулятивными выстрелами и 4 одноразовых противотанковых гранатомёта с кумулятивным зарядом: 2 штуки 64 мм РПГ-18 "Муха" и столько же 72 мм РПГ-22 "Нетто". Стрелять решили по возростанию боевой мощи. Первый в деле решили испытать легендарную "муху".

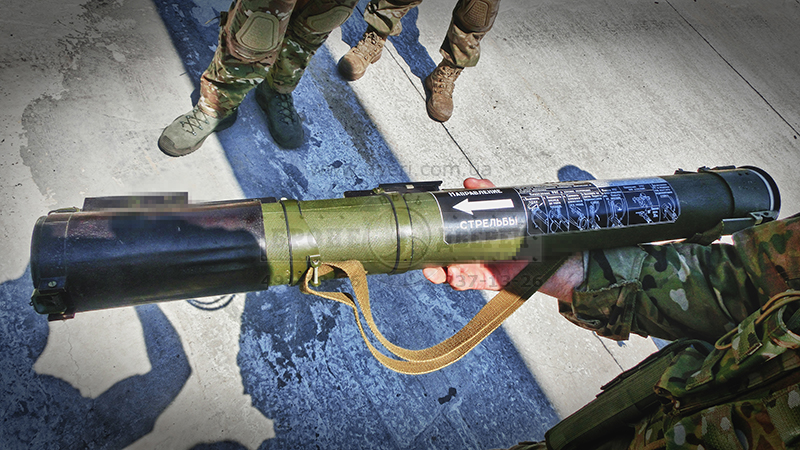

64 мм противотанковая граната РПГ-18 "Муха" с кумулятивным боеприпасом

Внешне гранатомёт советский РПГ-18 6Г12, принятый на вооружение в 1972 году, представляет из себя 2 трубы, одна которая телескопически вложенна в другую - из сплава на основе алюминия и стекловолокна, пропитанного лаком. На основной трубе расположены две крышки - спереди и сзади, прицельные и пусковое приспособление. Внутри граната с кумулятивной частью и двигателем, сообщённая с пусковым механизмом. Всё достаточно просто!

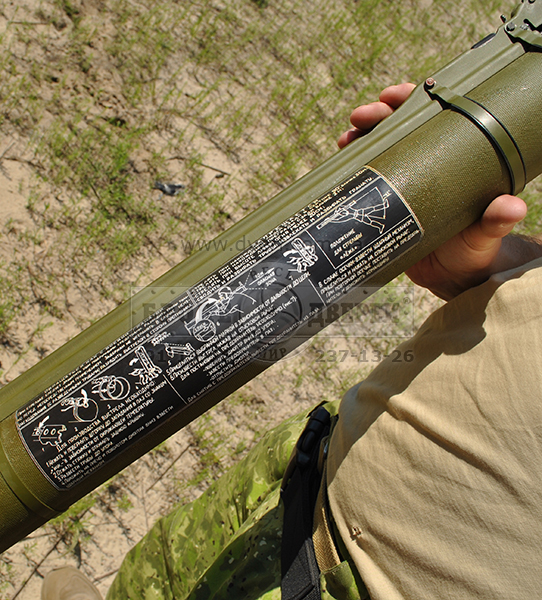

Руководство пользователя	Небольшой, но достаточно мощный гранатомёт	Граната и её сообщение с пусковым механизмом

Основные технические и боевые характеристики гранатомёта "Муха" следующие:

Если твёрдотопливный маршевый двигатель выполнен на основе пороховой шашки ППК-5, то к взрывчастому веществу кумулятивной разрывной части требования повышенные: ВВ должно выдерживать высокие температуры и давление при запуске снаряда. Таким для РПГ-18 и других гранатомётов выбран так называемый "окфол" - смесь 95% октогена с пластификатором. Но про окфол чуть позже.

Снаряд РПГ-18: кумулятивная граната	200 м прицел	В момент выстрела реактивной гранаты из противотанкового гранатомёта

Стрельбу решили вести с расстояния 50 метров. Первый же выстрел показал огромное значение размера ячейки противокумулятивного экрана, она должна быть подкалиберной, иначе граната просто пролетит между стенок ячейки и экран просто себя совершенно не покажет в работе.

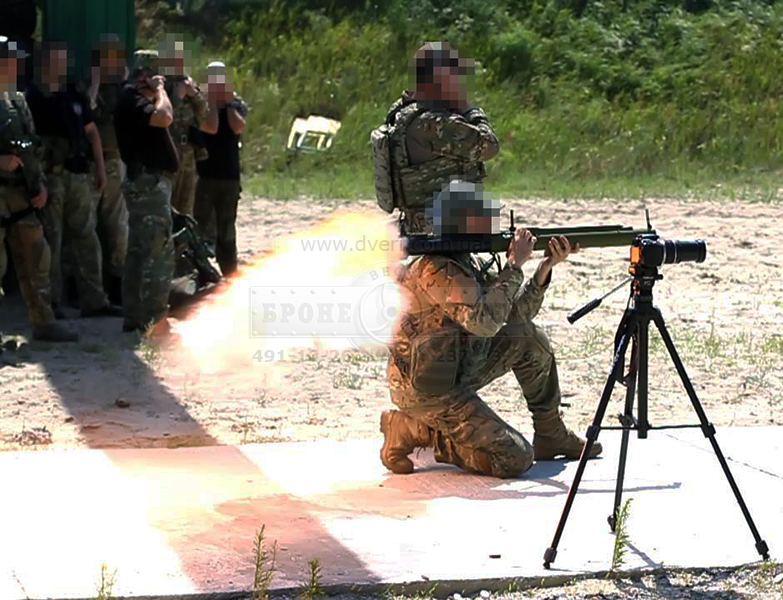

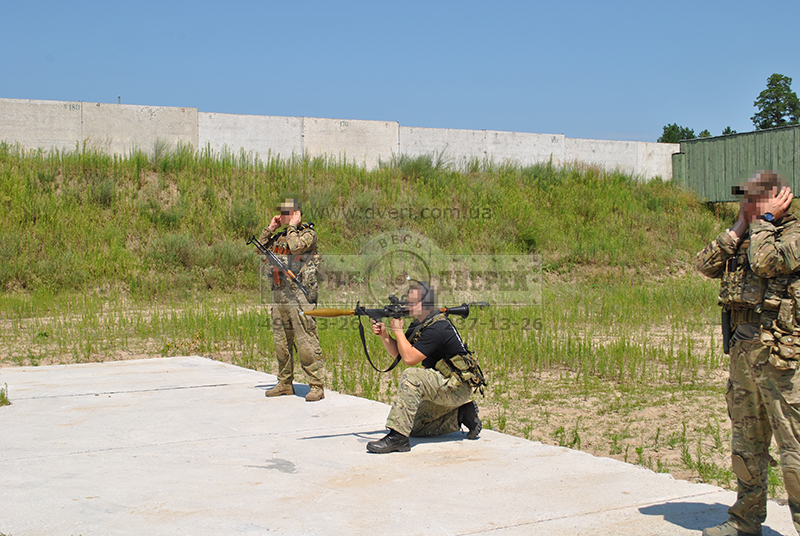

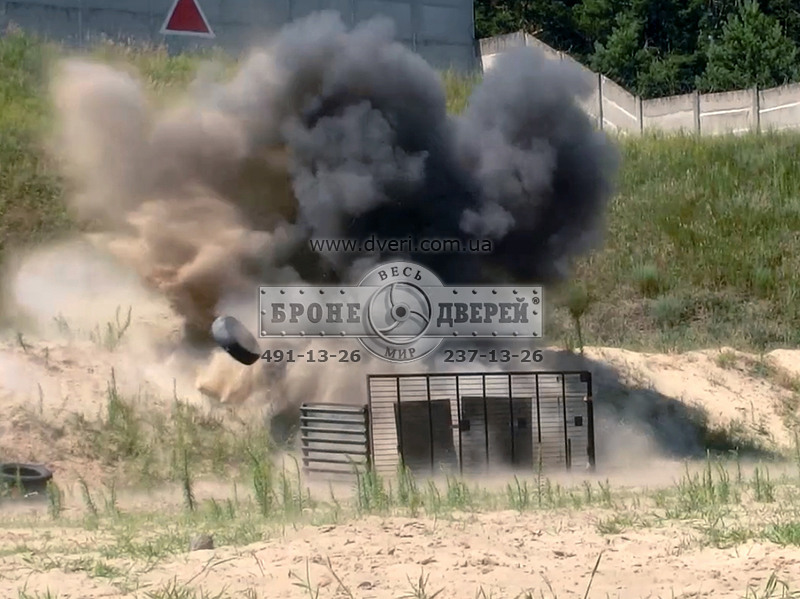

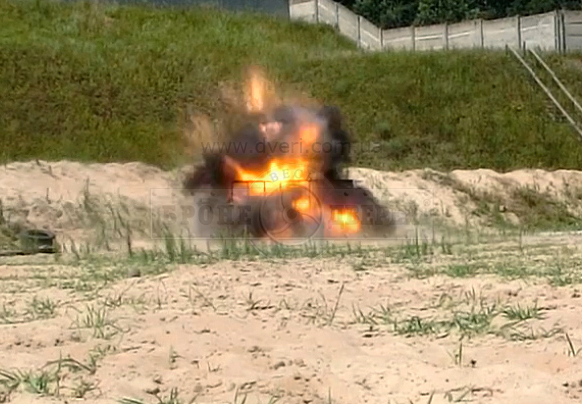

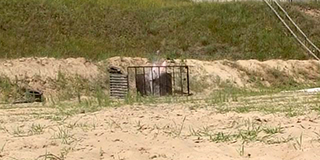

На десятки метров позади гранатомётчика никого не должно быть...		Подлёт и взрыв со струёй: весь процесс лишь в 1 кадре за 1/480 сек!

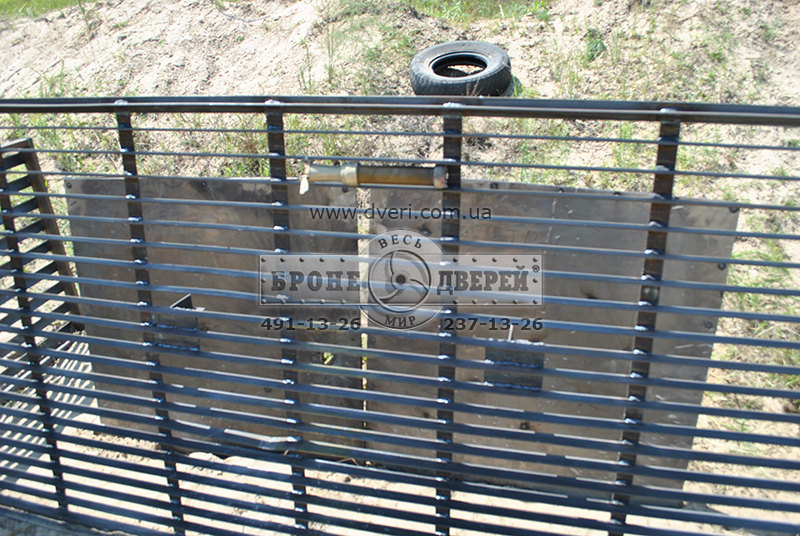

64 мм граната на скорости до сотни метров просто втиснулась между направляющими (хорошо видно на видео), заставив их немного разогнутся, что натолкнуло на вывод уменьшить горизонтальное расстояние между вертикальными рёбрами жёсткости экрана. Фактически пролетев экран, граната успешно пробила нашу импровизированную броню.

Для небольшой 64 мм гранаты наш первый образец экрана - не преграда: она прошла через него как в открытые двери... Делаем выводы.

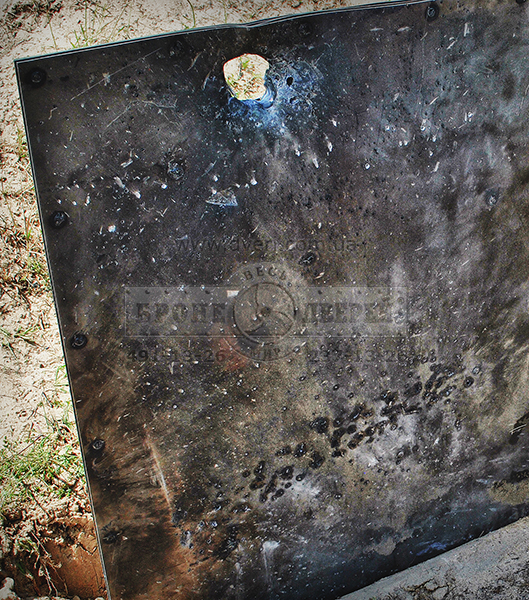

Подойдя ближе после выстрела, присутствующие не только увидели как граната пробила мишень, но и что опрокинула на землю и мишень, и защитный экран против кумулятивных снарядов. Вот такая вот сила взрыва:

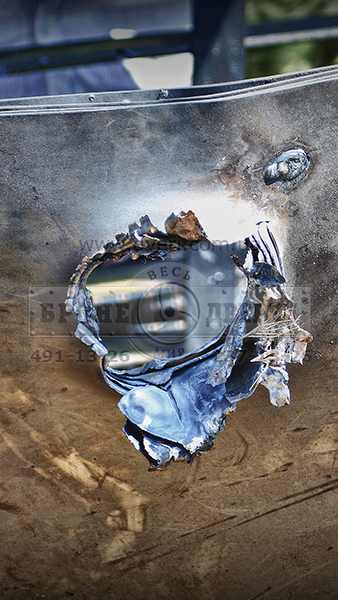

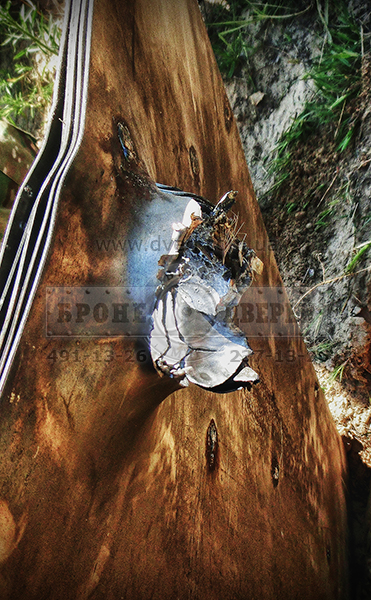

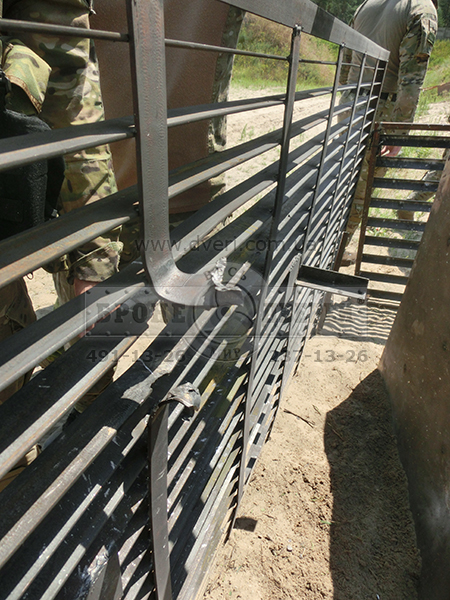

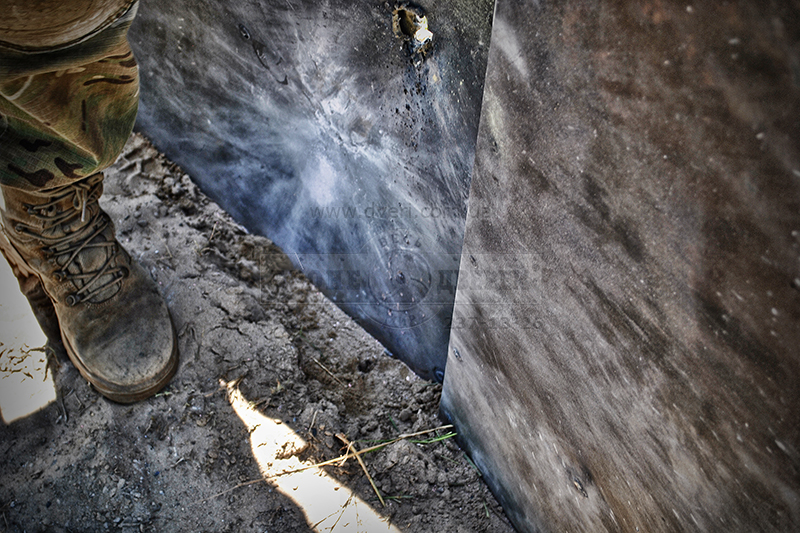

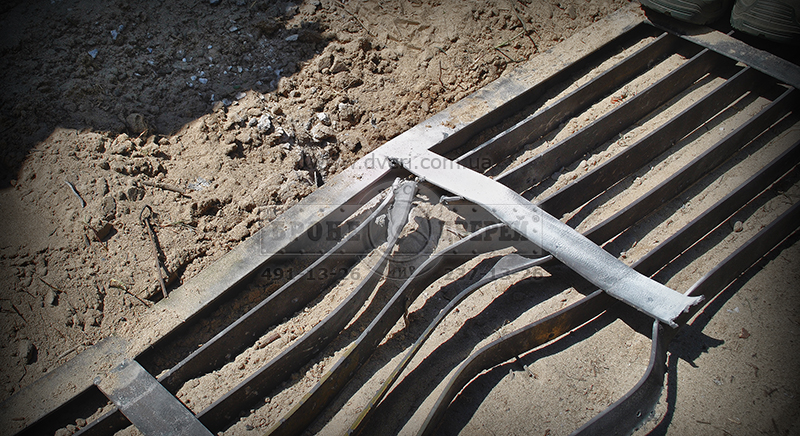

Собственно само отверстие...	Ребро ячейки просто прогнулось	Отверстие, вид сзади	Результат кумулятивной струи

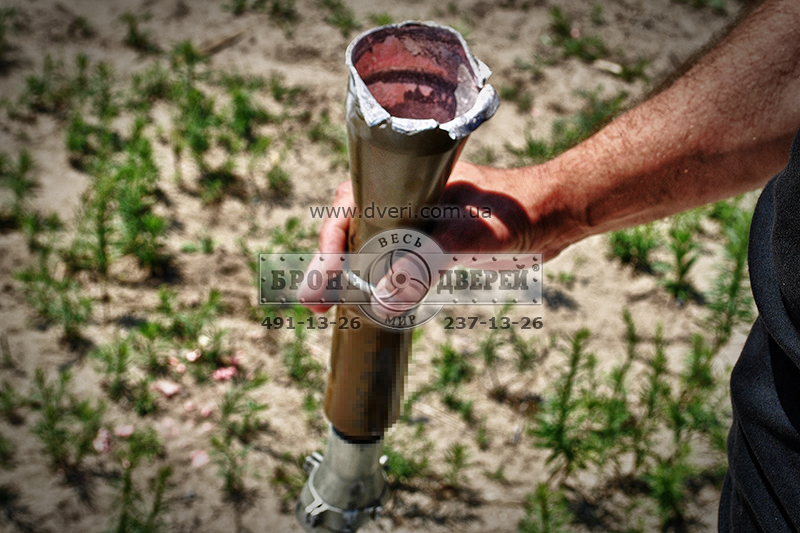

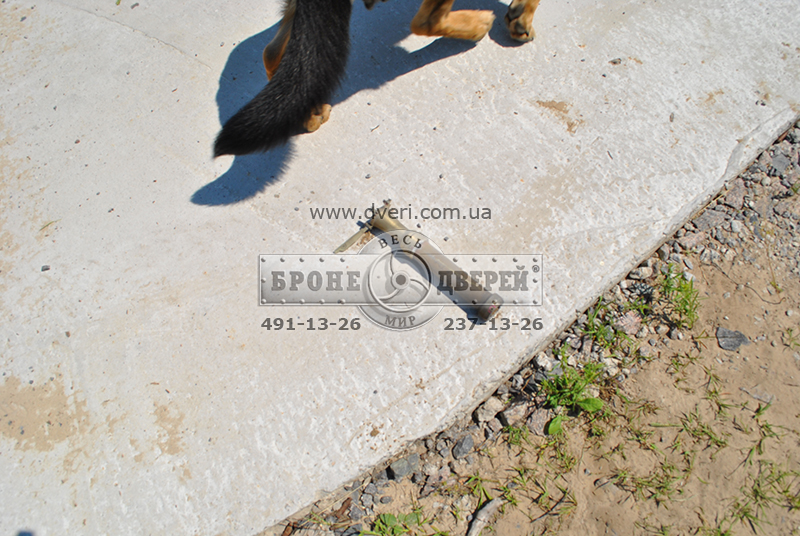

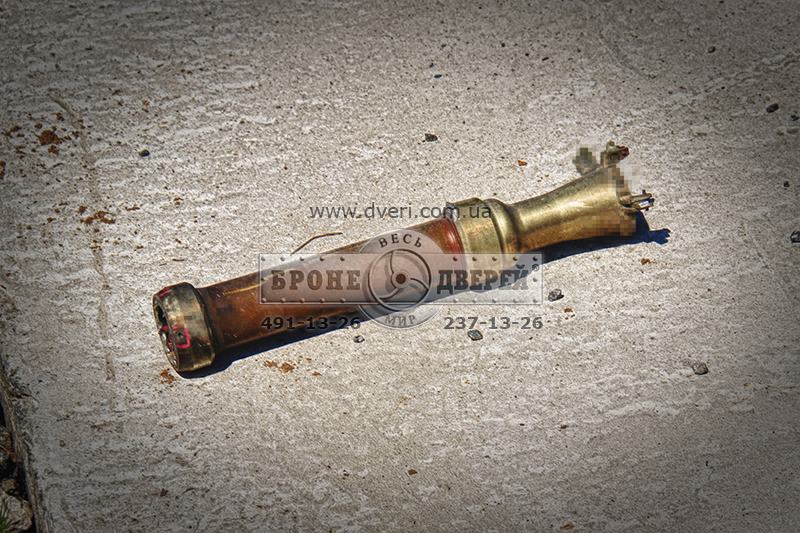

Несмотря на мощный взрыв остатки кумулятивной гранаты РПГ-18, а собственно маршевый двигатель, далеко не улетели. Вот только взять в руки никто ещё долго его не мог: на солнцепёке, изначально раскалённый взрывом, он упорно не хотел остывать. Мелкие осколки, погнутые куски головной части, плоскости стабилизатора нашлись без проблем.

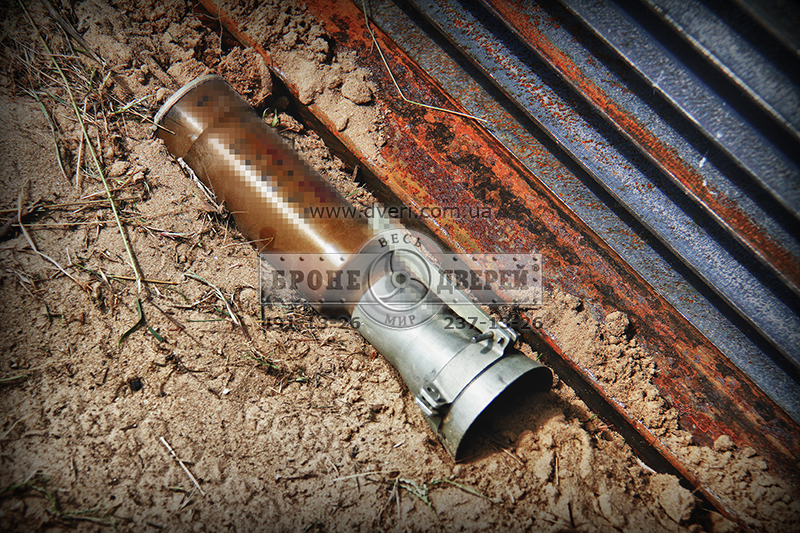

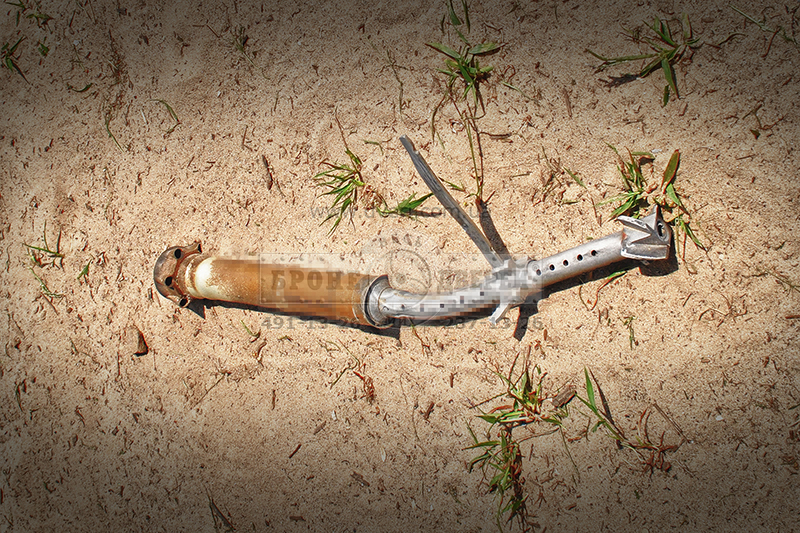

Двигатель гранаты	Главный помощник, оперативно определив температуру, решил на время оставить снаряд в покое

Шутки шутками, а дело то серьёзное: хорошо что это только испытания, а не реальная техника с нашими ребятами. Поэтому всерьёз конструкторы "Весь мир бронедверей" взяли размеры ячейки следующего экрана на заметку. Прежде чем произвести следующий выстрел, мы ещё раз оценили последствия взрыва:

Ячейка должна быть меньше гранаты	Как у классика: ситуация в общем и целом...	Виновница "торжества" в ячейке экрана

Долго рассматривать "дыру" не пришлось, так как нас уже ждали на другом конце полигона, куда мы оперативно и отправились. Оказалось, что испытатели подготовили следующий гранатомёт.

72 мм противотанковая граната РПГ-22 "Нетто" с кумулятивным зарядом

На первый взгляд РПГ-22, принятый в Советском Союзе на вооружение не то в далёком 1979, не то в 1981 году, мало чем отличается от "мухи": та же телескопическая двухтрубная конструкция, тот же октоген в гранате, примерно тот же вес...

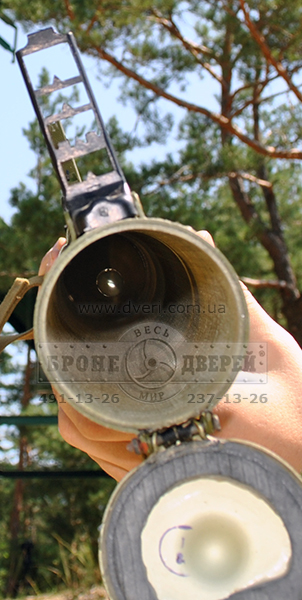

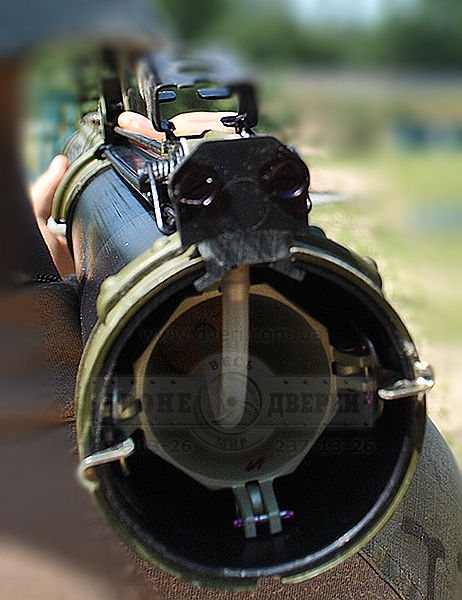

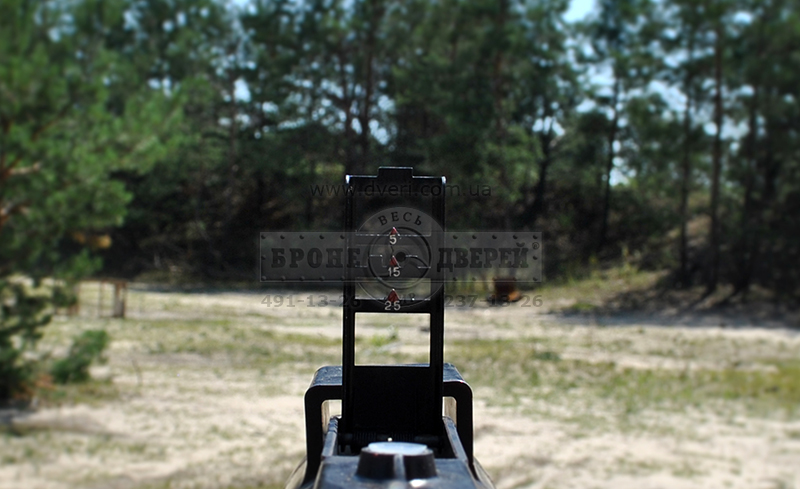

Достаточно неплохая замена "мухе"	72 мм кумулятивная реактивная граната	Нехитрые прицельные приспособления

Но принципиальные отличия всё же есть: за счёт увеличенного калибра и других улучшений бронепробиваемость возросла в 1,5 раза, что частично решило недостаточную бронебойную мощь РПГ-18. Да и скорость вылета у "Нетто" немного выше, улучшен маршевый двигатель и другие, не будем вдаватся в детали.

Тактико-технические характеристики следующие:

После того как силовики убедились что на огневом рубеже возле антикумулятивного экрана никого не осталось, испытатели по готовности произвели второй выстрел.

Напоминаем, что желающие могут посмотреть выстрелы из гранатомёта можно на нашем канале Youtube в HD качестве высокой чёткости!

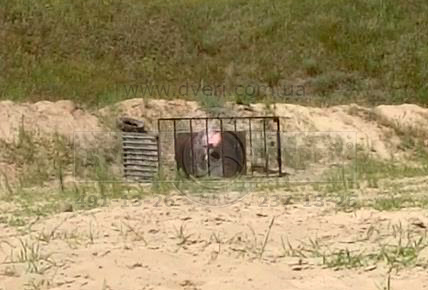

Удивительно, но граната... Просто разломалась, встретив на скорости по своём пути наш защитный экран. Взрыва как такового не было, а флегмазитизированный термостойкий октоген, он же окфол - взрывчатка для образования кумулятивной струи, начинённая в гранату просто разлетелась на кусочки возле нашей мишени противокумулятивного экрана. Смотрите сами:

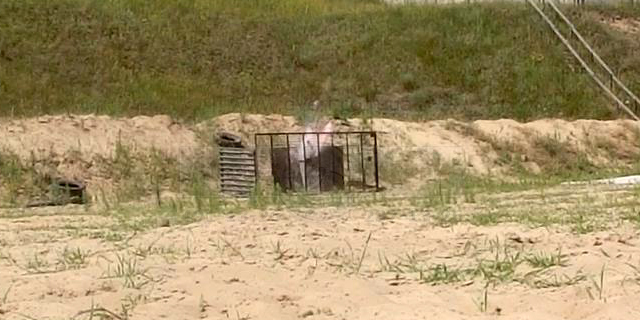

Момент разрушения гранаты	Розовое облако, разлетающейся во все стороны взрывчатки кумулятивной части противотанковой гранаты

Судя по отснятому видео и ТТХ гранатомёта граната подлетала к цели со скоростью чуть больше 100 М/С, то есть импульс гранаты был очень высоким - порядка 135-150 КГ×М/С. При таких параметрах движения, если предположить что механизм взрывателя гранаты был сломан по касательной о ребро ячейки противокумулятивного экрана при таком мощном ударе, становится ясно почему не было детонации. На видео неплохо видно как в момент столкновения гранаты с решёткой с крайней точки гранаты вверх уходит небольшая блестящая часть. Часть конструкции взрывателя? Неизвестно. Утверждать точно почему детонация не прошла, наверное, не возьмётся никто. Даже списывать со счетов производственный брак тоже нельзя. В любом случае такая ситуация показывает прекрасные устойчивые качества окфола.

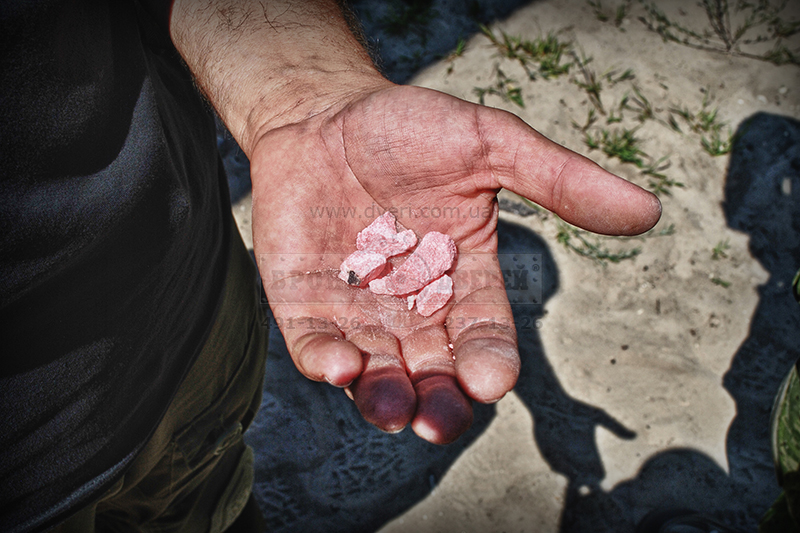

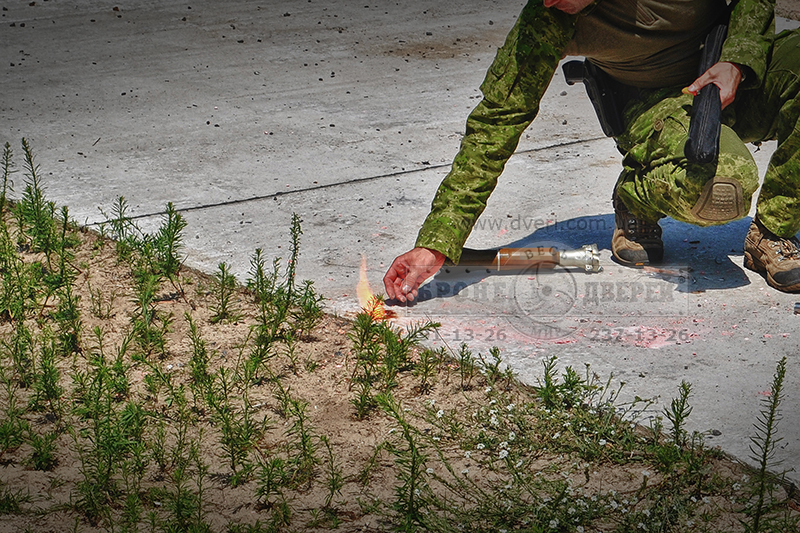

Остатки упавшей гранаты РПГ-22	Розовая смесь октогена, пластификатора и красителя		Цвет пламени даёт пластификатор

Октоген (в смеси с пластификатором - окфол), циклотетраметилентетранитрамин или HMX - термо- и баростойкое бризантное ядовитое взрывчастое вещество. Перед Второй мировой войной Джордж Райт, Вернер Бахман и Джон Шихан обнаружили присутствие 10% примеси октогена в полученном гексогене (RDX), производимым промышленным нитрированием (так называемый метод "E") уротропина C₆H₁₂N₄ азотной кислотой HNO₃ в присутсвии амиачной селитры NH₄NO₃, уксусного ангидрида (CH₃CO)₂O и параформальдегида.

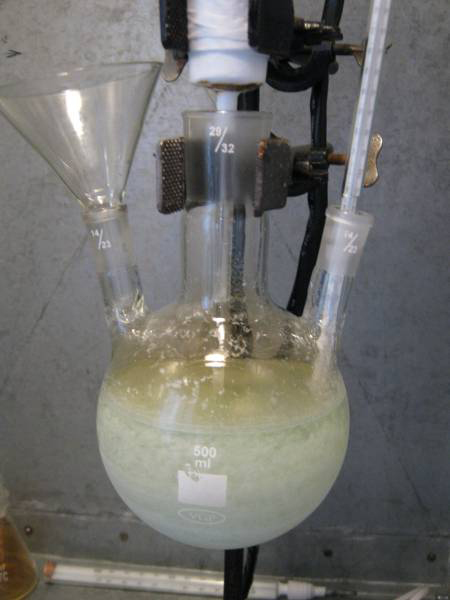

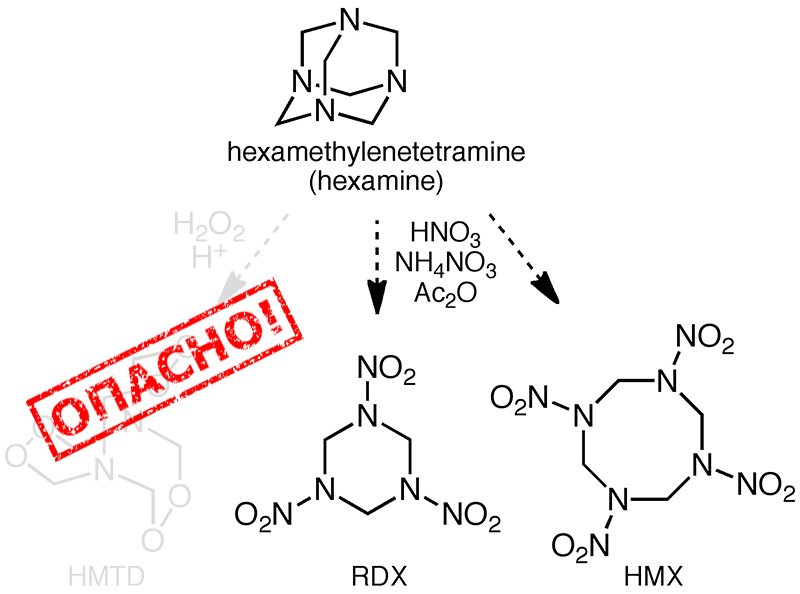

Джон Шихан и Вернер Бахман		Синтез октогена и гексогена, обнаруженный учёными		Молекула HMX октогена

Добавив в процесс синтеза уксусную кислоту, Бахман вывел производство октогена на более удобный и технологичный уровень.

ООО "Весь мир бронедверей" подчёркивает, что согласно действующего законодательства любая попытка создания взрывчастых веществ в домашних условиях - уголовно наказуемое деяние, а некоторые опасны для жизни ввиду физико-химических свойств получаемых веществ. Не пытайтесь ничего повторить!

Самые важные физико-химические свойства циклотетраметилентетранитрамина:

Ввиду дороговизны производства применяется только там где его качества действительно необходимы. Что же с нашей бронёй БТРа? А броня даже не пострадала, поскольку на мишень пришёлся лишь удар фактически ~ 1,3 кг болванки.

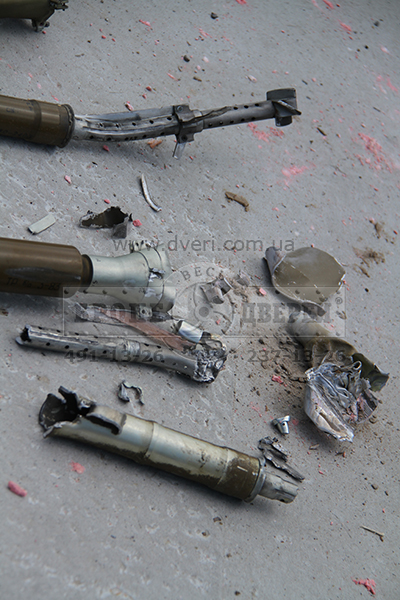

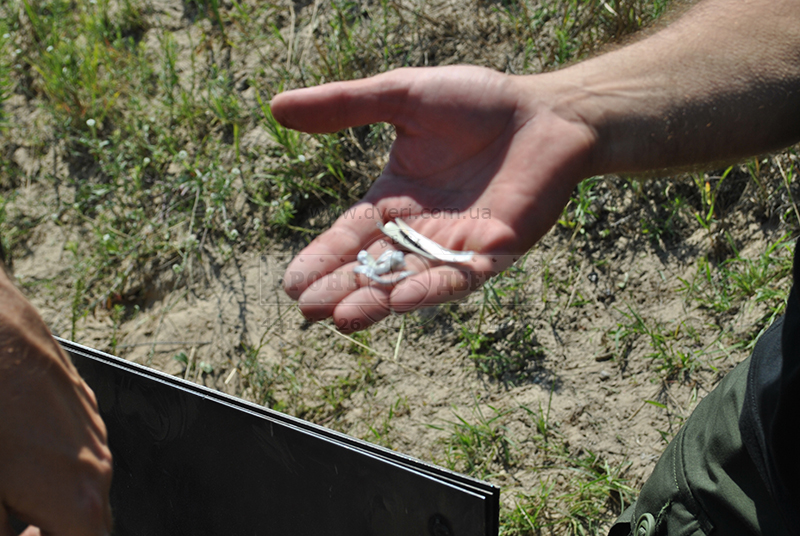

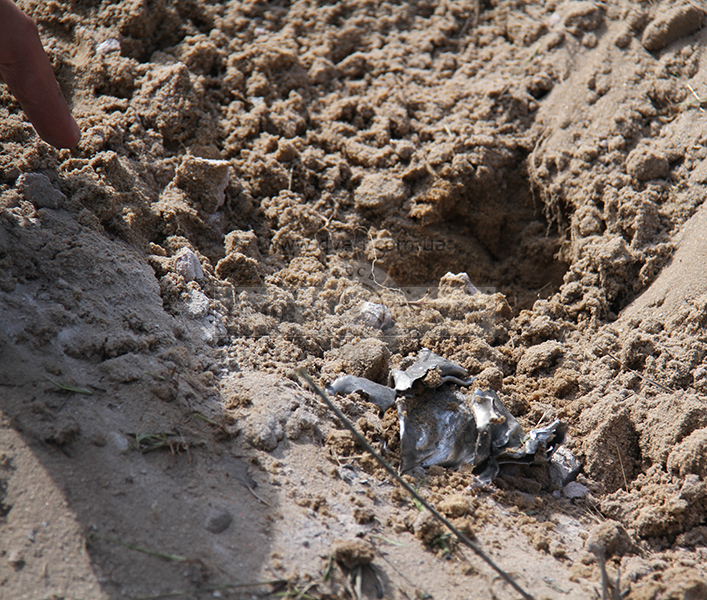

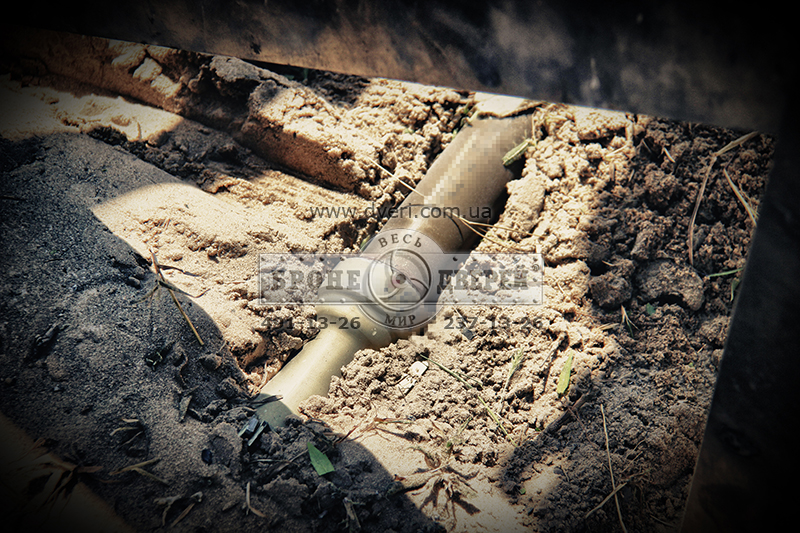

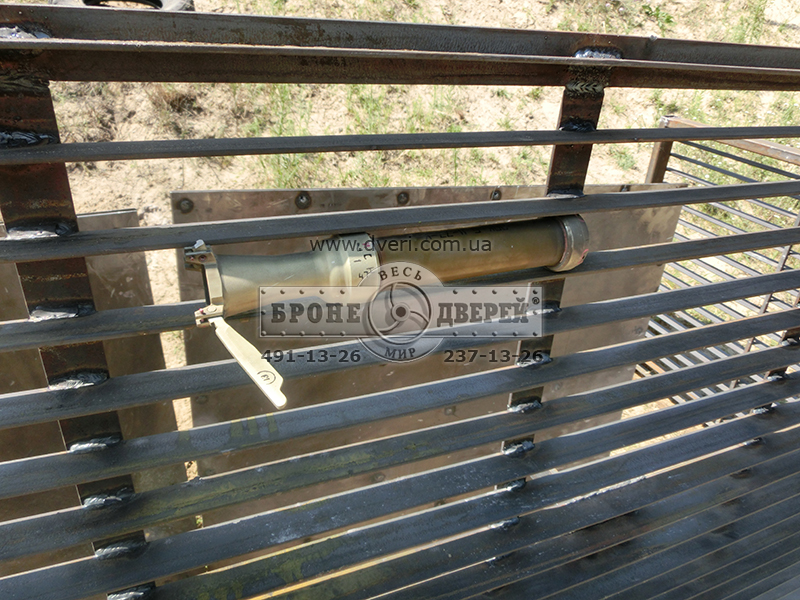

Следы удара неразорвавшейся гранаты	Благодаря отсутствию взрыва, было найдено много фрагментов и даже взрыватель!

Да, бывает и так. А своей очереди ждало следующее оружие - легендарный РПГ-7.

40 мм противотанковый гранатомёт РПГ-7 с кумулятивными выстрелами

Различные модификации гранатомёта РПГ-7 находились на вооружении свыше 40 стран мира: почти вся Африка, Евразия и даже Северная и Южная Америки! Гранатомёт РПГ-7 получил боевое крещение ещё во Вьетнамской войне. Известны многочисленные случаи поражения не только танков и броне-, но и авиатехники. Не устоял перед мощью этого изделия и М1 Абрамс. Вот уж, действительно "артиллерия маленького человека".

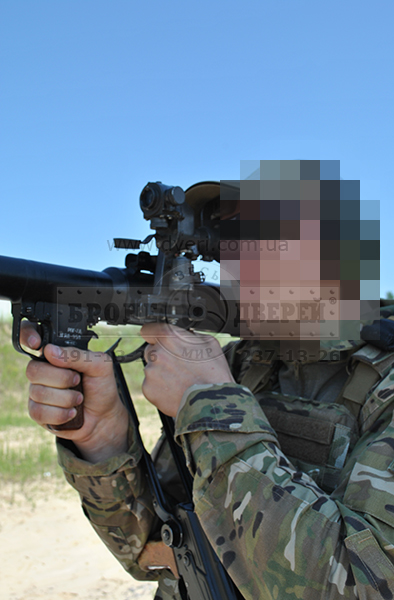

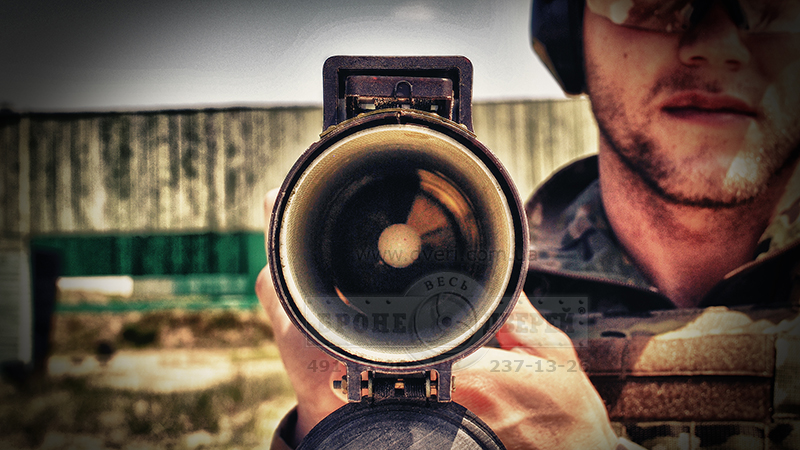

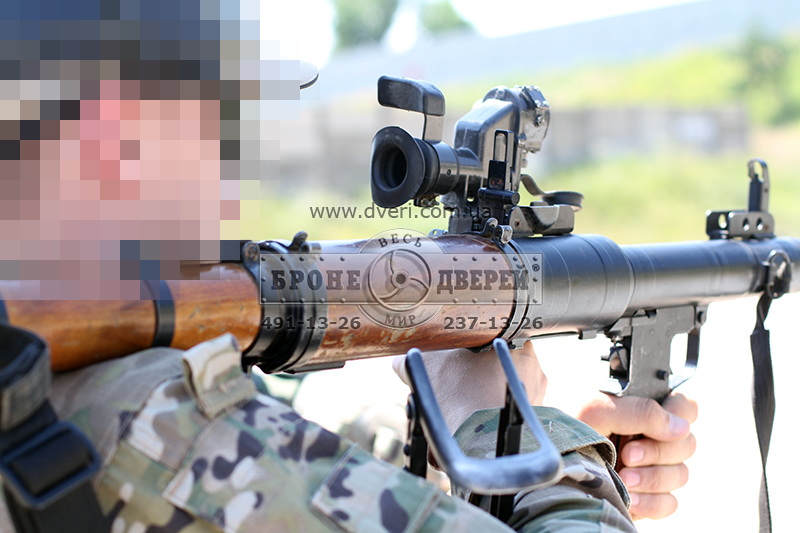

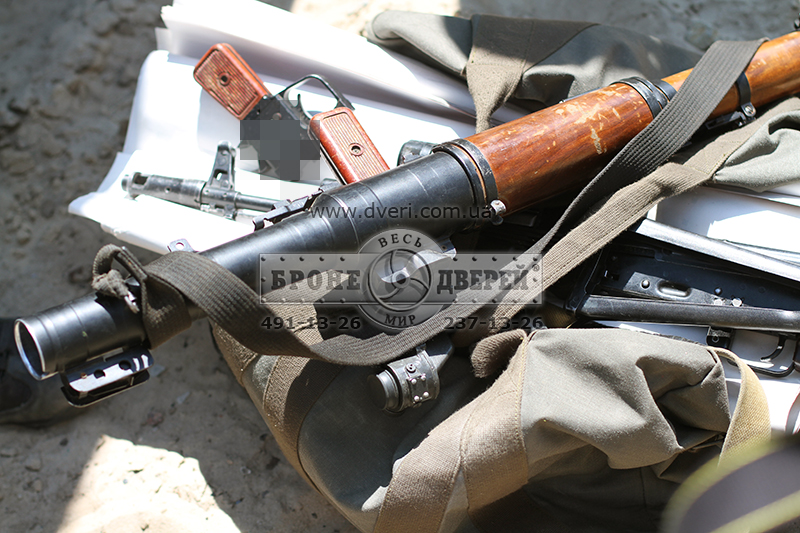

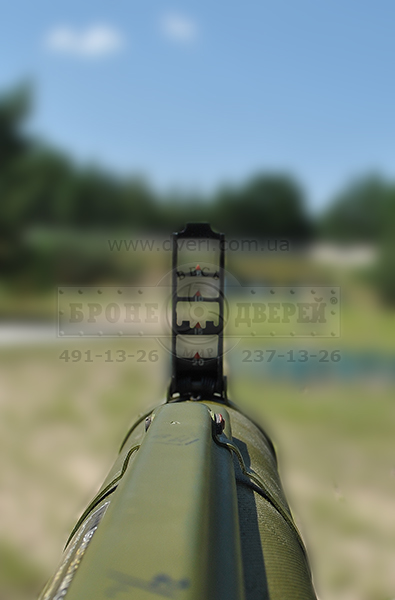

40 мм гранатомёт РПГ-7	После сборки и небольшой отладки гранатомёт полностью готов		Оптический прицел ПГО-7

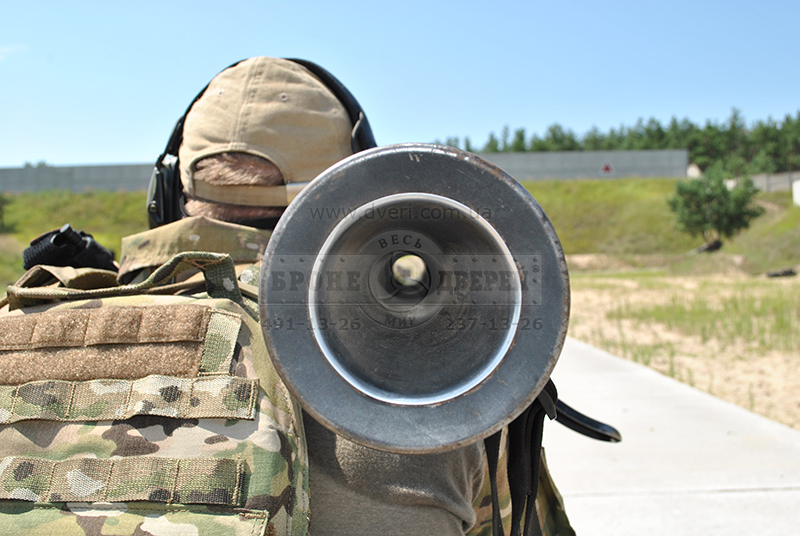

В отличии от РПГ-18 и РПГ-22, это многоразовый гранатомёт. С конца 50-ых годов XX века было выпущено свыше 9×10⁶ единиц этого оружия. Отличным преимуществом этого комплекса является возможность использования различных гранат: кроме кумулятивных, за последние 3 десятка лет появились термобарические, осколочные, бронебойные и тандемно-кумулятивные снаряды. Последние могут пробивать даже броню танка вместе с динамической защитой.

Вкратце рассмотрим какими обладает качествами гранатомёт 6Г3:

С интересом рассмотрев установку и выстрелы к ней, было принято решение не затягивать время и готовится к стрельбе.

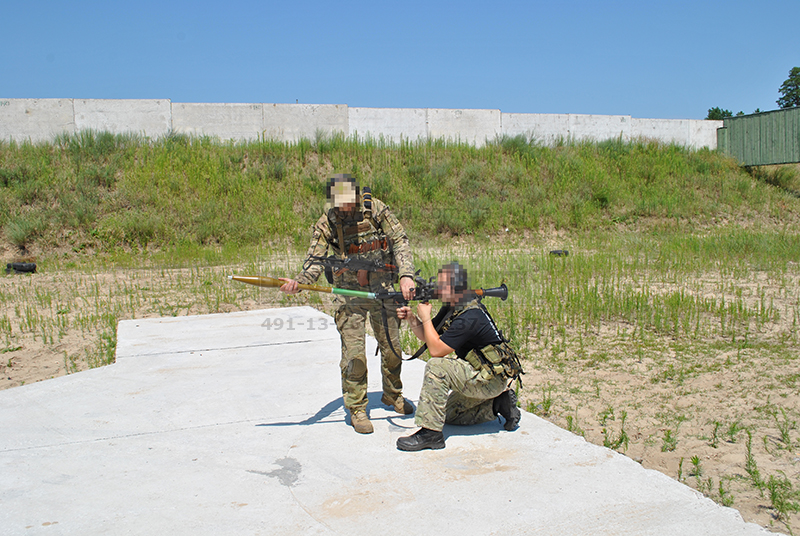

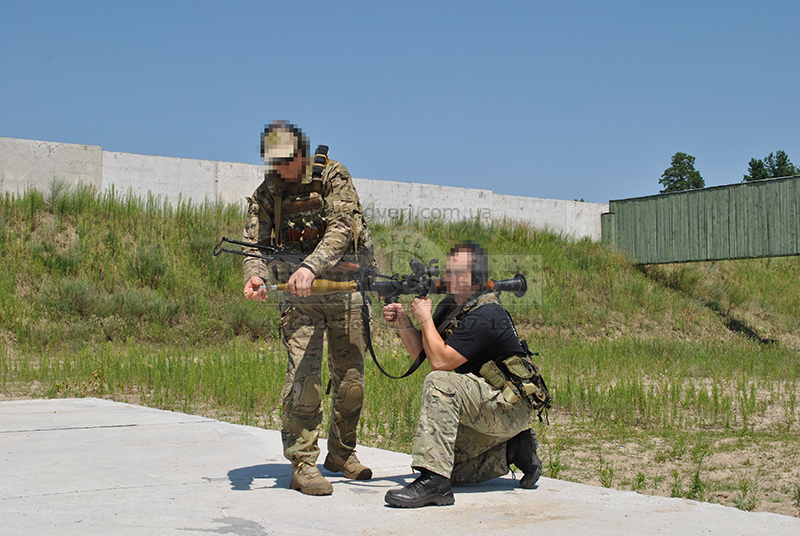

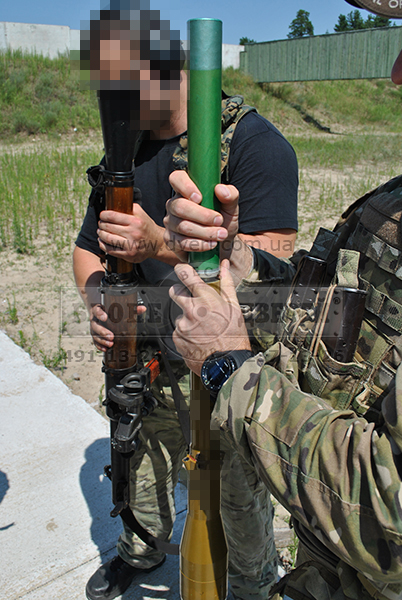

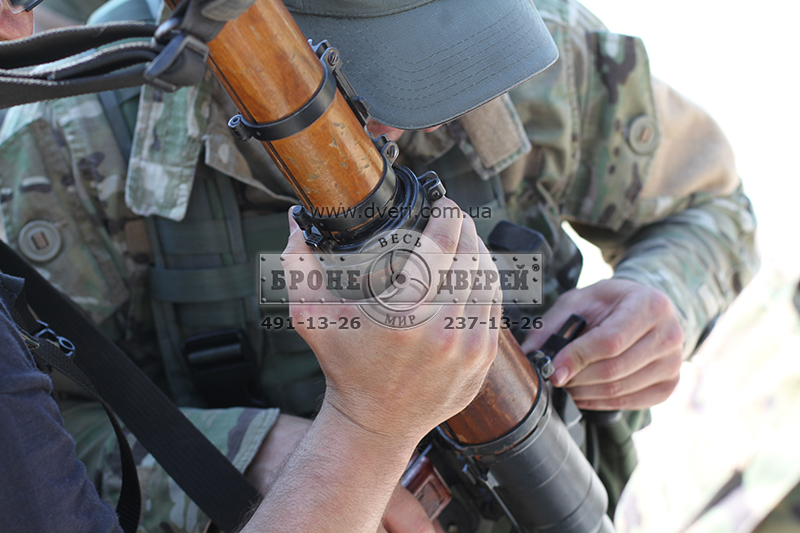

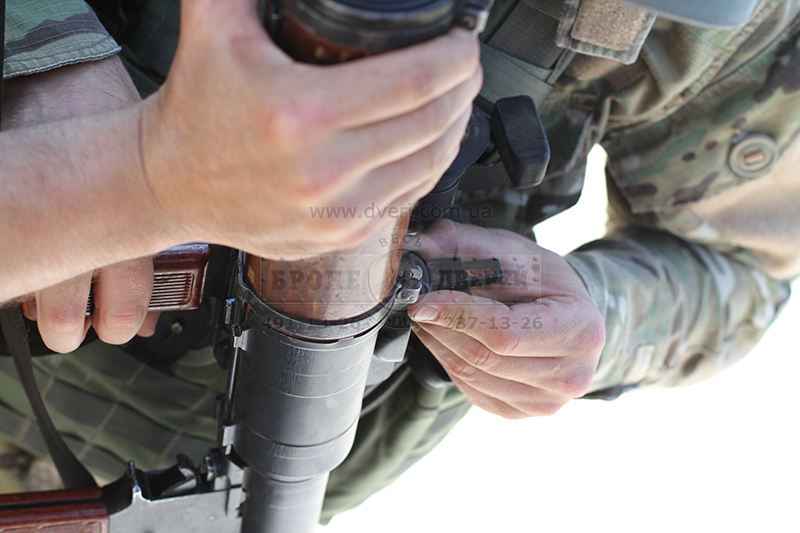

Заряжание гранатомёта РПГ-7 c помощником	Снят предохранительный колпачёк и чека	Полная готовность к выстрелу гранатомёта

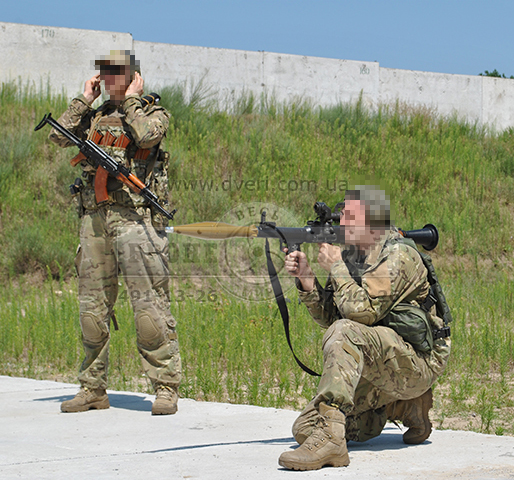

Помощник помог гранатомётчику снарядить противотанковый гранатомёт, вставив гранату в пусковую трубу. После того как была выдернута предохранительная чека и снят колпачёк со взрывателя, все участвующие замерли в ожидании...

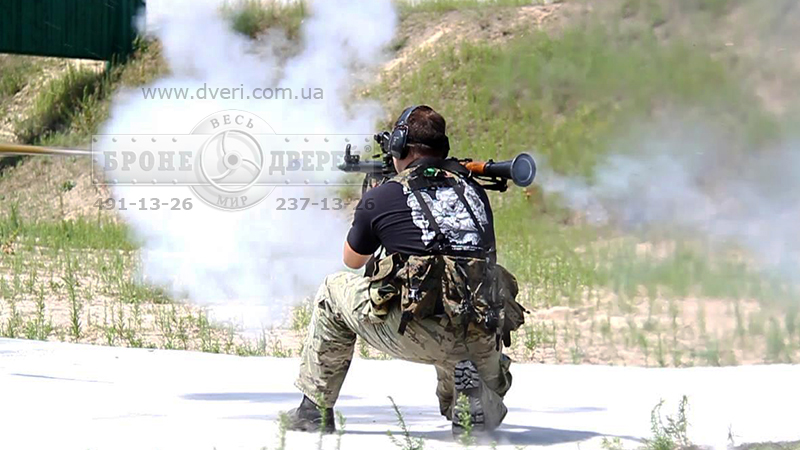

Первый выстрел из РПГ-7, к сожалению, ушёл немного выше защитного противокумулятивного экрана. Идти смотреть никто не стал и сразу же единогласно решили готовится ко очередному выстрелу.

Увы, незначительный промах. Ветер или прицел... Это вполне нормально.		Стартовый заряд	В ожидании второго выстрела

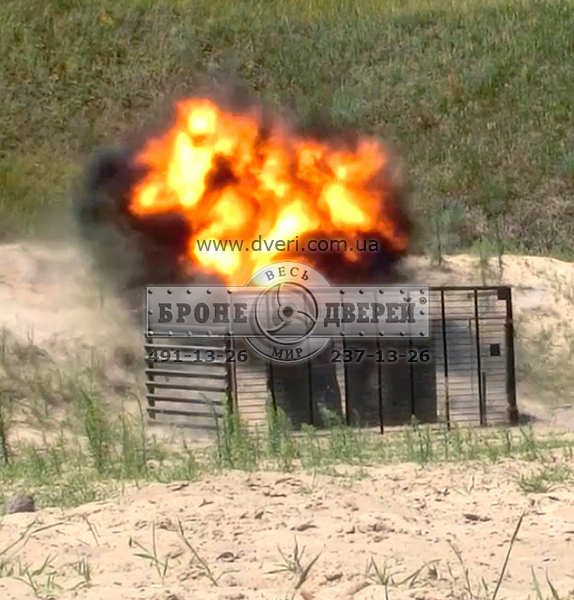

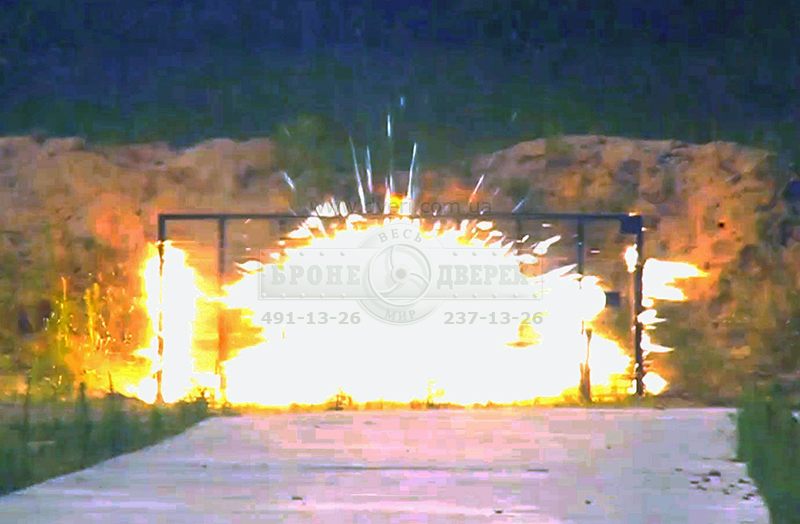

Второй выстрел порадовал нас: чётко в цель! Мощная граната не только порвала полосу жёсткости экрана и рёбра ячейки, но и пробила приличную дыру в бронированной мишени.

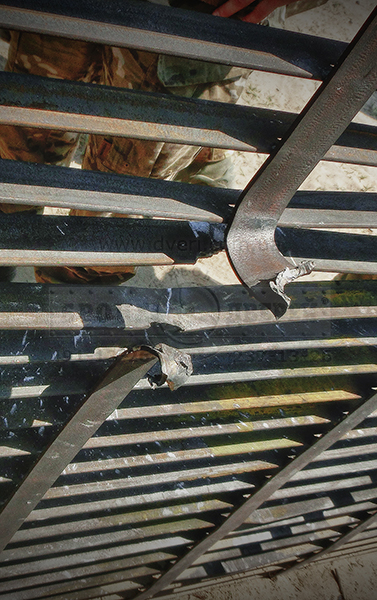

Второе попадание пришлось прямо в наш антикумулятивный экран		Двигатель и стабилизатор	Мощный разрыв экрана

Действительно, удачный выстрел. Граната разрушила экран в одном из самых сильных его мест, что, конечно же, сразу было отмечено для создания следующего, улучшенного образца противокумулятивной решётки. Предлагаем ознакомится с замедленный выстрелом и последствиями взрыва кумулятивной волны.

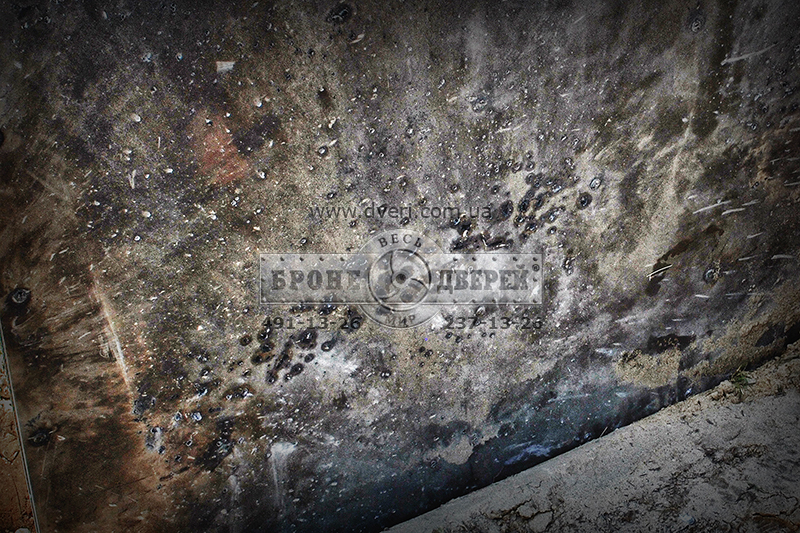

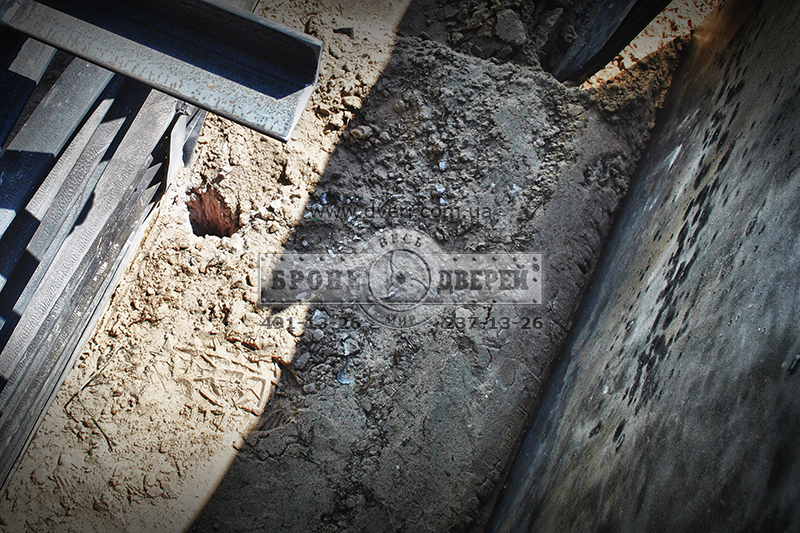

Кумулятивная волна дошла до песка	Последствия кумулятивной струи и мелких осколков, щедро посекших мишень

Струя была настолько мощной, что пробила и антикумулятивную решётку, и броню, и красиво вошла в песчаный бруствер. В том месте, где кумулятивный луч вошёл в песок произошло спекания песка под действием высоких температур.

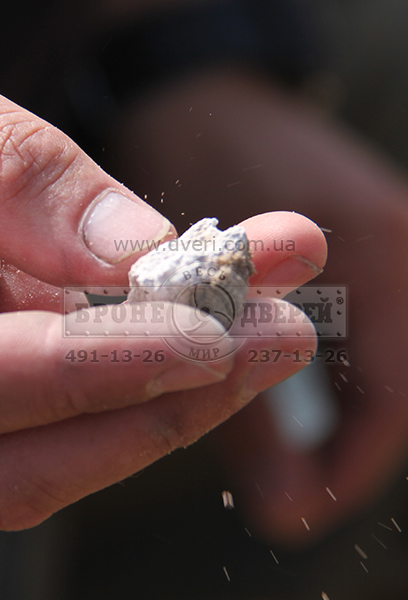

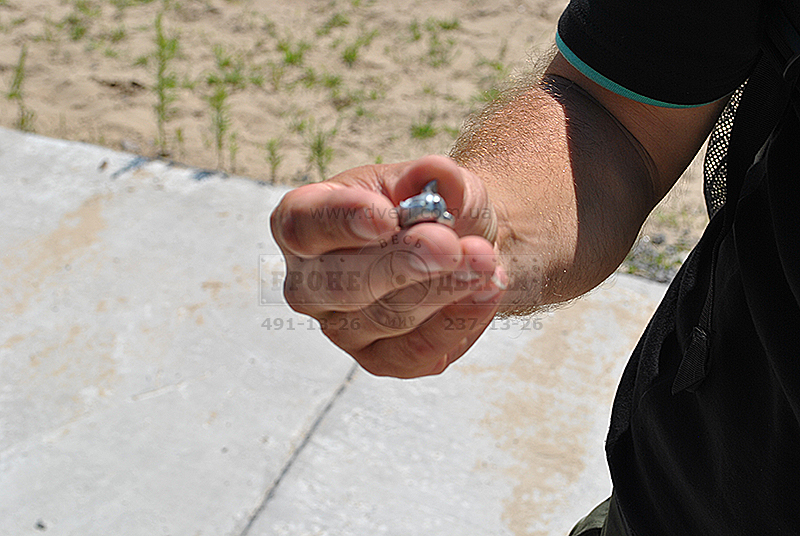

Комочки спёкшегося кумулятивной струёй песка		Остатки головной части	Итоги гранатомётной стрельбы, вид сбоку

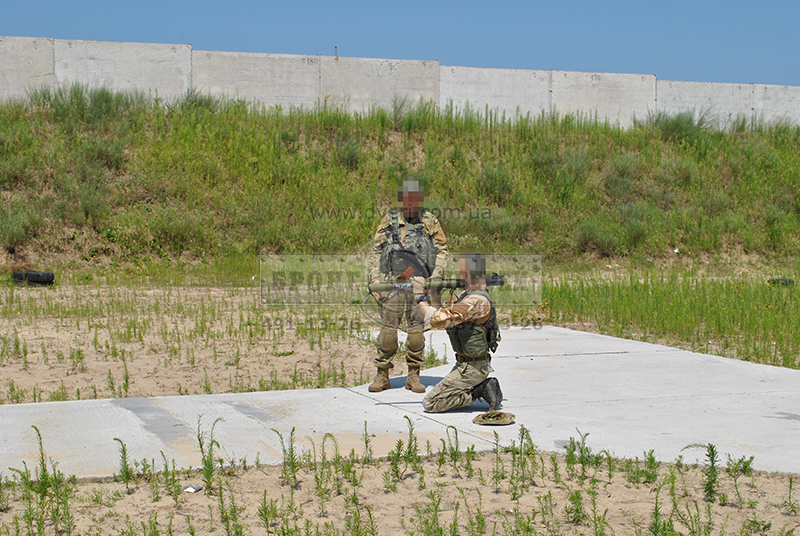

В нашем распоряжении осталось ещё 2 гранатомёта: 1 единица РПГ-18 "Муха" и РПГ-22 "Нетто" и мы, конечно же, тоже пустили их в исследовательские цели, произведя ещё 2 запуска по антикумулятивной решётке.

Дополнительные выстрелы РПГ-18 и РПГ-22 по противокумулятивной решётке:

Напомним, что РПГ-18 "Муха" - это самый слабый из имеювшихся у нас во время испытаний в распоряжении гранатомётов, но его небольшая граната калибра 64 мм проскочила между металлических рёбер нашего защитного экрана и успешно пробила "броню".

Второй выстрел оказался не менее интересным: граната немного не долетела до цели и отскочив от земли, так и не разорвавшись, пришла к цели боком, раздался взрыв, а кумулятивная струя ушла в землю.

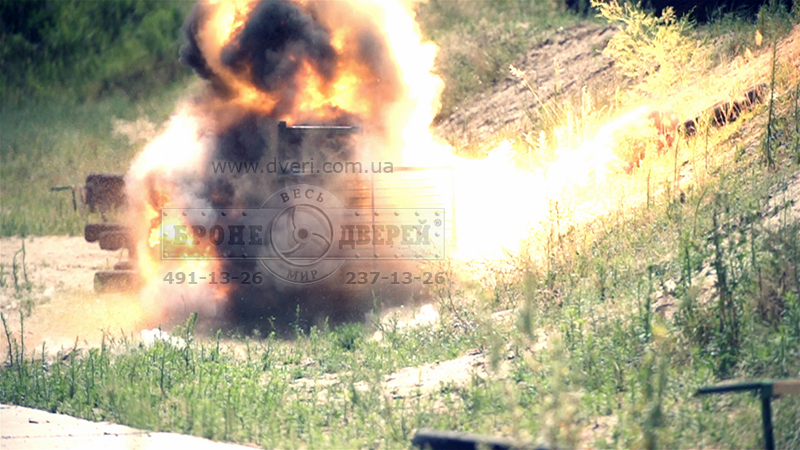

Вот как это выглядело на замедленном видео. Мощный взрыв разрушил направляющие ячеек противокумлятивной решётки, а образовавшаяяся кумулятивная струя даже немного зацепила нижние рёбра экрана, без проблем их оторвав, так как направление удара было не сбоку, а сверху вниз под небольшим, около 15° углом.

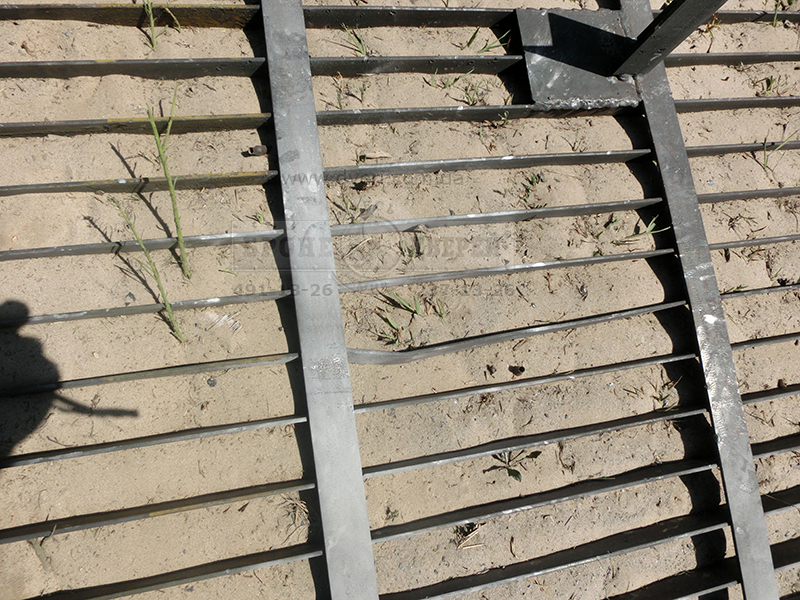

Поскольку граната летела к цели боком и ось струи была почти параллельна плоскости, она пробивала нижние рёбра экрана, уйдя в грунт

Снова хорошо видно как спекается в кусочки песок (кремнезём или SiO₂). Сама мишень, расположенная за антикумулятивным экраном, в результате такого взрыва практически не пострадала.

Струя ушла вниз, спекая песок, а экран снова не пострадал		Остатки кумулятивной гранаты РПГ-18

Так как время уже поджимало, мы решили не тянуть и закончить с испытаниями, сделав последний выстрел и занятся демонтажом конструкций.

Незамедлительно был осуществлён выстрел. 72 мм граната РПГ-22 "Нетто" была остановлена противокумулятивным экраном, но кумулятивная струя сломала рёбра ячейки и достала до мишени, но за счёт того что ось струи пересекала плоскость мишени практически в её крайней точке, получилось не отверстие, а всего лишь полукруг, похожий на полумесяц.

Что ж... Наши первые испытания первого образца защитного экрана завершились и пора подвести итоги.

Результаты кумулятивных испытаний защитной решётки:

Испытания, как бы не странно это не звучало, нас порадовали. Прежде всего тем, что мы вышли из полигона с проделанной над ошибками работой, которую, правда, ещё следовало воплотить в следующей моделей противокумулятивного экрана. Появился какой-никакой опыт, уже знали на что обратить внимание, где усилить и т. д.

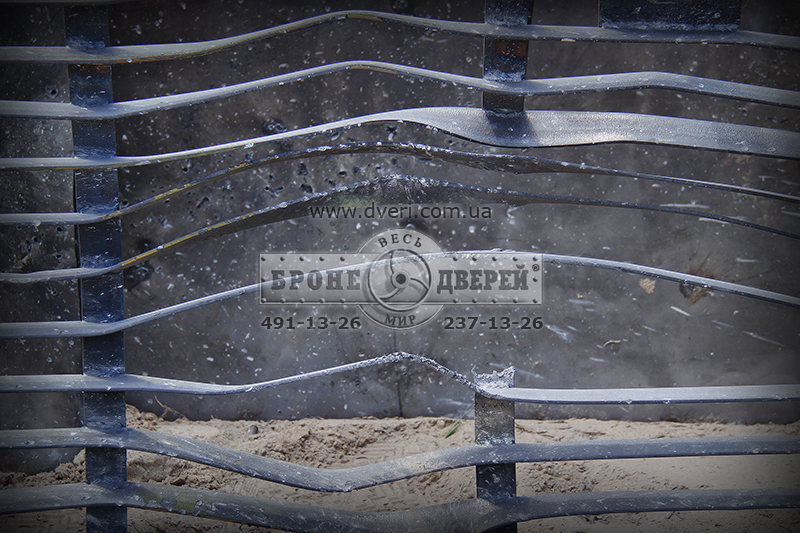

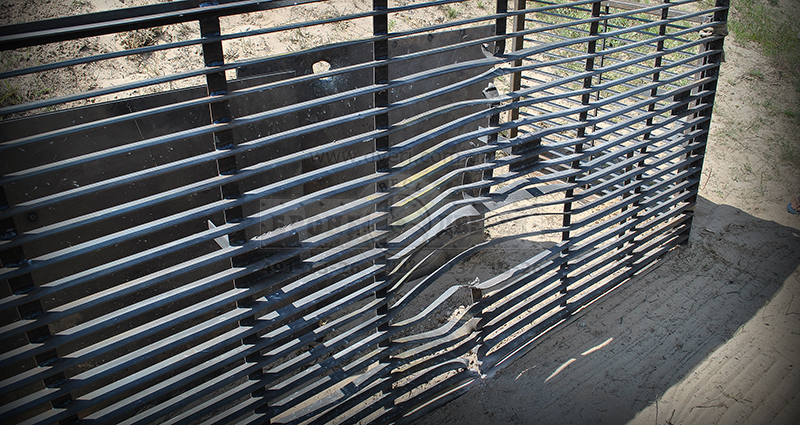

Предлагаем сравнить антикумулятивную решётку (противокумулятивный экран) ДО и ПОСЛЕ гранатомётных испытаний.

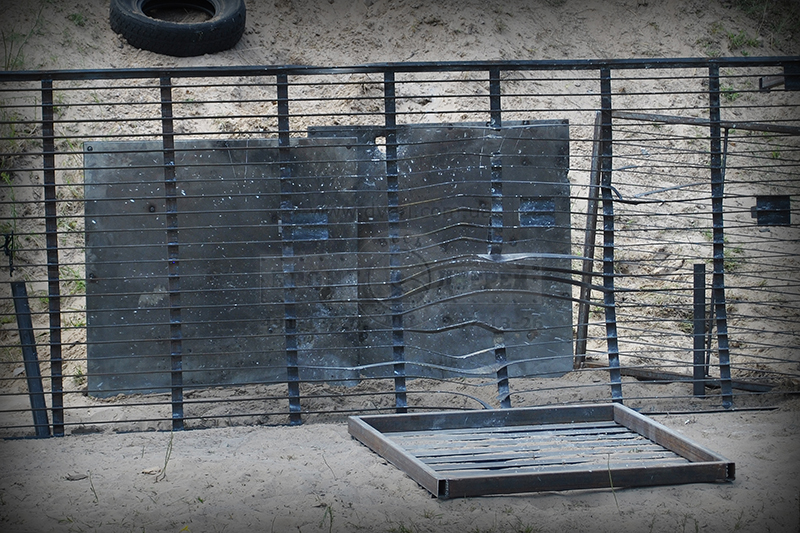

Так выглядела противокумулятивная решётка перед начало испытаний	Во что превратился антикумулятивный экран после стрельб

Невооружённым глазом неплохо видно, что защитной решётке для БТР-а прилично досталось. :)

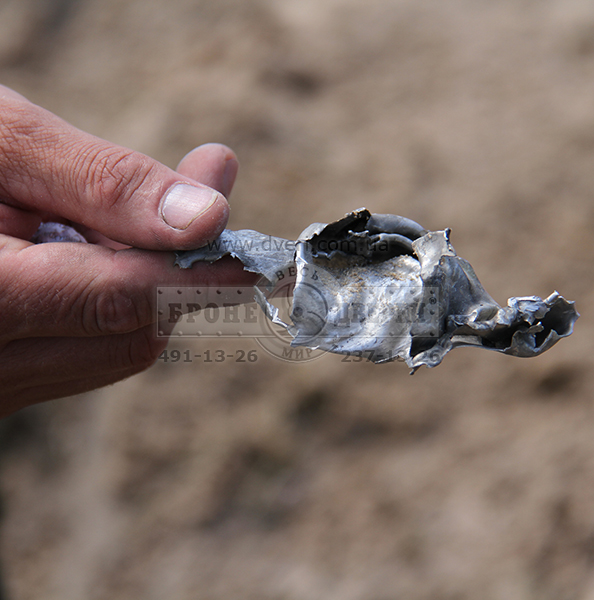

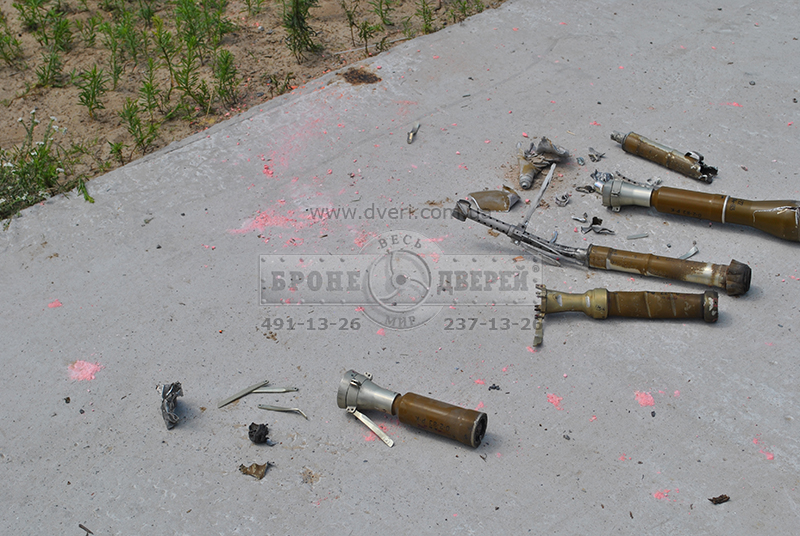

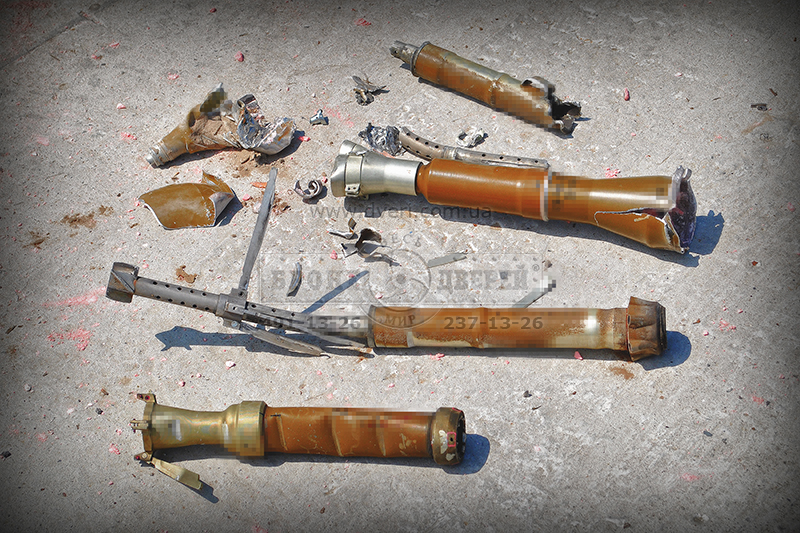

Ещё один результат испытаний: другой взгляд	Остатки гранат гранатомётов различных систем вместе со взрывчаткой

Довольные, но порядком уставшие, уехали с полигона дальше работать над новым противокумулятивным экраном.

Немного за кадром (:

Часть съёмки видеоматериала, позволившая нам эфективно проанализировать поведение гранаты, была снята с помощью особой высокоскоростной камеры.

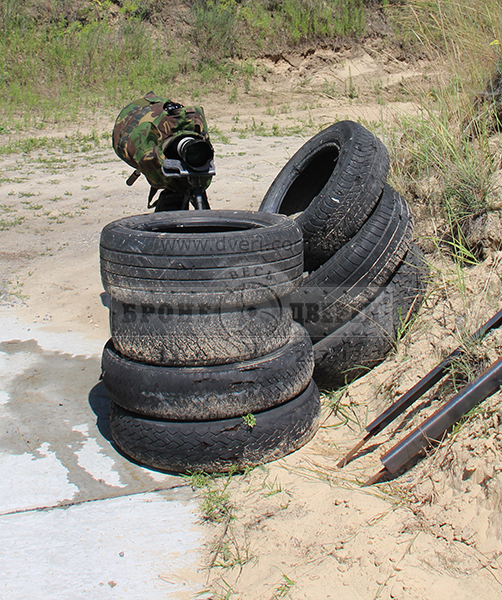

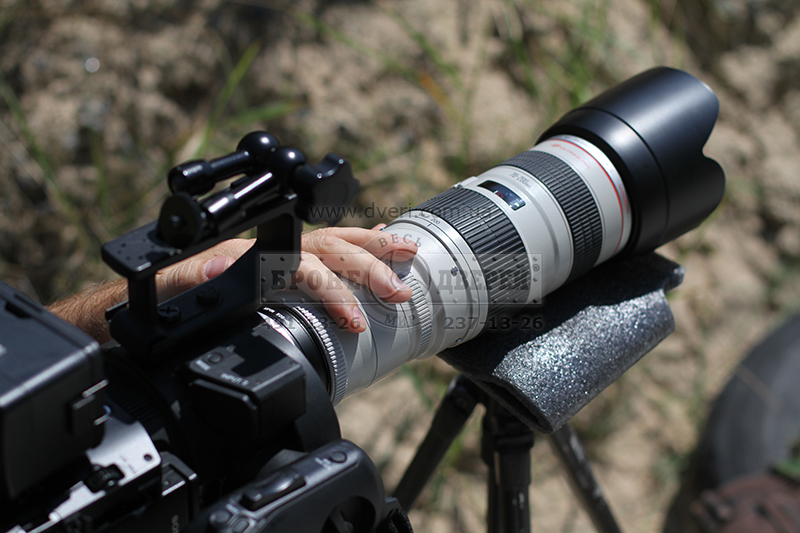

Наш оператор и фирменная защита камеры от ВМБ™		Настройка высокотехнологичной аппаратуры в боевой обстановке		Засада

Получив для камеры нашу особую запатентованную защиту :) , наш доблестный оператор ближе всех других объективов находился к месту взрывов и образования кумулятивной волны, благодаря чему удалось получить неплохие ракурсы съёмки.
